Купить оборудование для позиционирования изделий для автоматической сварки в Самаре, цены, доставка по РФ.

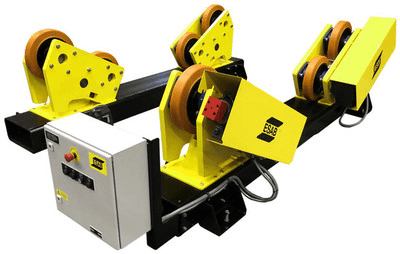

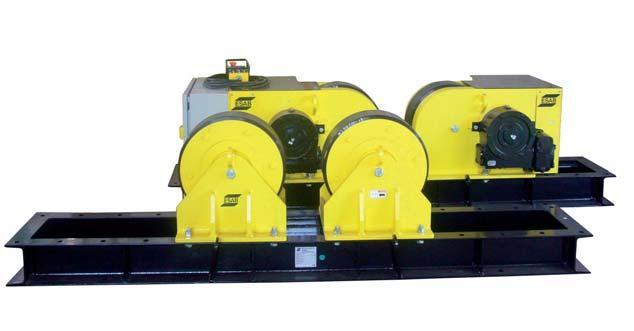

<p>ECD-7,5 – 120.(приводные) и ECI 7,5 – 120&nbsp;(холостые) - это серия роликовых опор&nbsp;классического форм фактора.<br />
<br />
Продуманная прочная конструкция с&nbsp;использованием высококачественных узлов и&nbsp;компонентов, как, например, ролики с&nbsp;полиуретановым покрытием и мотор&nbsp;редуктора с прямым приводом, обеспечивают<br />
эффективную работу на повышенных&nbsp;нагрузках и различные варианты интеграции&nbsp;со сварочным оборудованием.</p>

<h2>Преимущества</h2>

<ul>
	<li>Система управления готова для интеграции со&nbsp;сварочными центрами ESAB CaB с блоком&nbsp;управления сваркой PEK</li>
	<li>Два беспроводных пульта ДУ с беспроводной&nbsp;системой заряда АКБ включены в стандартный&nbsp;комплект поставки</li>
	<li>Управление на базе ПЛК с частотным&nbsp;регулирование обеспечивает исключительную&nbsp;точность скорости вращения изделия</li>
	<li>Ступенчатая регулировка расстояния между&nbsp;роликами позволяет устанавливать изделия с&nbsp;широким диапазоном диаметров</li>
	<li>Высококачественный европейские мотор&nbsp;редуктора гарантируют плавную работу с&nbsp;минимальным люфтом</li>
	<li>Приводные или холостые рельсовые тележки&nbsp;доступны в качестве дополнительного&nbsp;оборудования</li>
</ul>

<h2>Отрасли</h2>

<ul>
	<li>Трубопровод</li>
	<li>Сосуды высокого давления</li>
	<li>Верфи</li>
	<li>Ветрогенератор</li>
</ul>

<h2>Возможности рукоятки</h2>

<table>
	<tbody>
		<tr>
			<td>Модель</td>
			<td>ECD/ECI 15</td>
			<td>ECD/ECI 30</td>
			<td>ECD/ECI 60</td>
			<td>ECD/ECI 90</td>
			<td>ECD/ECI 120</td>
			<td>ECD/ECI 7.5</td>
		</tr>
		<tr>
			<td>Скорость поворота</td>
			<td>200-2000 mm/min</td>
			<td>200-2000 mm/min</td>
			<td>200-2000 mm/min</td>
			<td>200-2000 mm/min</td>
			<td>200-2000 mm/min</td>
			<td>150-1500 mm/min</td>
		</tr>
		<tr>
			<td>Диаметр заготовки</td>
			<td>480-5700 mm</td>
			<td>480-5700 mm</td>
			<td>700-7600 mm</td>
			<td>700-7600 mm</td>
			<td>700-7600 mm</td>
			<td>300-4000 mm</td>
		</tr>
		<tr>
			<td>Материал ролика</td>
			<td>Polyurethane (90°C / 92°A Shore)</td>
			<td>Polyurethane (90°C / 92°A Shore)</td>
			<td>Polyurethane (90°C / 92°A Shore)</td>
			<td>Polyurethane (90°C / 92°A Shore)</td>
			<td>Polyurethane (90°C / 92°A Shore)</td>
			<td>Polyurethane (90°C / 92°A Shore)</td>
		</tr>
		<tr>
			<td>Диаметр ролика</td>
			<td>400 mm</td>
			<td>400 mm</td>
			<td>580 mm</td>
			<td>580 mm</td>
			<td>580 mm</td>
			<td>300 mm</td>
		</tr>
	</tbody>
</table>

<h2>Сила рукоятки</h2>

<table>
	<tbody>
		<tr>
			<td>Модель</td>
			<td>ECD/ECI 15</td>
			<td>ECD/ECI 30</td>
			<td>ECD/ECI 60</td>
			<td>ECD/ECI 90</td>
			<td>ECD/ECI 120</td>
			<td>ECD/ECI 7.5</td>
		</tr>
		<tr>
			<td>Фазы</td>
			<td>3</td>
			<td>3</td>
			<td>3</td>
			<td>3</td>
			<td>3</td>
			<td>3</td>
		</tr>
		<tr>
			<td>Частота, Гц</td>
			<td>50/60 Hz</td>
			<td>50/60 Hz</td>
			<td>50/60 Hz</td>
			<td>50/60 Hz</td>
			<td>50/60 Hz</td>
			<td>50/60 Hz</td>
		</tr>
		<tr>
			<td>Потребляемое напряжение</td>
			<td>380-440 V</td>
			<td>380-440 V</td>
			<td>380-440 V</td>
			<td>380-440 V</td>
			<td>380-440 V</td>
			<td>380-440 V</td>
		</tr>
		<tr>
			<td>Контроль напряжения</td>
			<td>24 V</td>
			<td>24 V</td>
			<td>24 V</td>
			<td>24 V</td>
			<td>24 V</td>
			<td>&nbsp;</td>
		</tr>
		<tr>
			<td>Двигатель основания с рольгангом</td>
			<td>2x 0.18 kW</td>
			<td>2x 0.37 kW</td>
			<td>2x 0.75 kW</td>
			<td>2x 1.00 kW</td>
			<td>2x 1.50 kW</td>
			<td>&nbsp;</td>
		</tr>
	</tbody>
</table>

<h2>Веса и размеры</h2>

<table>
	<tbody>
		<tr>
			<td>Модель</td>
			<td>ECD/ECI 7.5</td>
			<td>ECD/ECI 15</td>
			<td>ECD/ECI 30</td>
			<td>ECD/ECI 60</td>
			<td>ECD/ECI 90</td>
			<td>ECD/ECI 120</td>
		</tr>
		<tr>
			<td>Состояние</td>
			<td>Drive/Idler Unit</td>
			<td>Drive/Idler Unit</td>
			<td>Drive/Idler Unit</td>
			<td>Drive/Idler Unit</td>
			<td>Drive/Idler Unit</td>
			<td>Drive/Idler Unit</td>
		</tr>
		<tr>
			<td>Вес</td>
			<td>395/298 kg</td>
			<td>645/475 kg</td>
			<td>865/625 kg</td>
			<td>1390/1055 kg</td>
			<td>1895/1430 kg</td>
			<td>2600/1895 kg</td>
		</tr>
		<tr>
			<td>Длина</td>
			<td>2959/2200 mm</td>
			<td>3647/2790 mm</td>
			<td>3874/2790 mm</td>
			<td>4920/3740 mm</td>
			<td>5054/3740 mm</td>
			<td>5300/3740 mm</td>
		</tr>
		<tr>
			<td>Высота</td>
			<td>686/650 mm</td>
			<td>700/700 mm</td>
			<td>700/700 mm</td>
			<td>900/900 mm</td>
			<td>900/900 mm</td>
			<td>900/900 mm</td>
		</tr>
		<tr>
			<td>Ширина</td>
			<td>810/500 mm</td>
			<td>774/600 mm</td>
			<td>810/700 mm</td>
			<td>895/700 mm</td>
			<td>1028/800 mm</td>
			<td>1230/900 mm</td>
		</tr>
	</tbody>
</table>

<p>&nbsp;</p>

<h2>Номера деталей и комплектующие</h2>

<form action="https://www.esab.ru/ru/ru/products/welding-automation-robotics/submerged-arc-welding-saw/handling-equipment/turning-rolls/ecd-eci-7-5-to-ecd-eci-120.cfm#" id="shoppingListPartNumbers" method="post" name="shoppingListPartNumbers">
<table border="0" cellpadding="0" cellspacing="0">
	<tbody>
		<tr>
			<th colspan="4">Номер запчасти :&nbsp;ECD/ECI 7,5 – 120</th>
		</tr>
		<tr title="">
			<td><label>ECD 120, Приводная секция, с цифровым индикатором скорости на шкафу управления</label></td>
			<td>0909008881</td>
		</tr>
		<tr title="">
			<td><label>ECD 120, Приводная секция, без цифрового индикатора скорости на шкафу управления</label></td>
			<td>0909008880</td>
		</tr>
		<tr title="">
			<td><label>ECD 15, Приводная секция, с цифровым индикатором скорости на шкафу управления</label></td>
			<td>0909000881</td>
		</tr>
		<tr title="">
			<td><label>ECD 15, Приводная секция, без цифрового индикатора скорости на шкафу управления</label></td>
			<td>0909000880</td>
		</tr>
		<tr title="">
			<td><label>ECD 30, Приводная секция, с цифровым индикатором скорости на шкафу управления</label></td>
			<td>0909002881</td>
		</tr>
		<tr title="">
			<td><label>ECD 30, Приводная секция, без цифрового индикатора скорости на шкафу управления</label></td>
			<td>0909002880</td>
		</tr>
		<tr title="">
			<td><label>ECD 60, Приводная секция, с цифровым индикатором скорости на шкафу управления</label></td>
			<td>0909004881</td>
		</tr>
		<tr title="">
			<td><label>ECD 60, Приводная секция, без цифрового индикатора скорости на шкафу управления</label></td>
			<td>0909004880</td>
		</tr>
		<tr title="">
			<td><label>ECD 7,5, Приводная секция, с цифровым индикатором скорости на шкафу управления</label></td>
			<td>0909250881</td>
		</tr>
		<tr title="">
			<td><label>ECD 7,5, Приводная секция, без цифрового индикатора скорости на шкафу управления</label></td>
			<td>0909250880</td>
		</tr>
		<tr title="">
			<td><label>ECD 90, Приводная секция, с цифровым индикатором скорости на шкафу управления</label></td>
			<td>0909006881</td>
		</tr>
		<tr title="">
			<td><label>ECD 90, Приводная секция, без цифрового индикатора скорости на шкафу управления</label></td>
			<td>0909006880</td>
		</tr>
		<tr title="">
			<td><label>ECI 120, Холостая секция</label></td>
			<td>0909009880</td>
		</tr>
		<tr title="">
			<td><label>ECI 15, Холостая секция</label></td>
			<td>0909001880</td>
		</tr>
		<tr title="">
			<td><label>ECI 30, Холостая секция</label></td>
			<td>0909003880</td>
		</tr>
		<tr title="">
			<td><label>ECI 60, Холостая секция</label></td>
			<td>0909005880</td>
		</tr>
		<tr title="">
			<td><label>ECI 7,5, Холостая секция</label></td>
			<td>0909251880</td>
		</tr>
		<tr title="">
			<td><label>ECI 90, Холостая секция</label></td>
			<td>0909007880</td>
		</tr>
	</tbody>
</table>
</form>

<form action="https://www.esab.ru/ru/ru/products/welding-automation-robotics/submerged-arc-welding-saw/handling-equipment/turning-rolls/ecd-eci-7-5-to-ecd-eci-120.cfm#" id="shoppingListAccessories" method="post" name="shoppingListAccessories">
<table border="0" cellpadding="0" cellspacing="0">
	<tbody>
		<tr>
			<th colspan="4">Аксессуары :&nbsp;ECD/ECI 7,5 – 120</th>
		</tr>
		<tr title="">
			<td><label>Кабельинтеграции со сварочной частью ESAB (CaB), 10 m</label></td>
			<td>0909530880</td>
		</tr>
		<tr title="">
			<td><label>Кабельинтеграции со сварочной частью ESAB (CaB), 20 m</label></td>
			<td>0909530881</td>
		</tr>
		<tr title="">
			<td><label>Кабельинтеграции со сварочной частью ESAB (CaB), 30 m</label></td>
			<td>0909530882</td>
		</tr>
		<tr title="">
			<td><label>Кабельинтеграции со сварочной частью ESAB (CaB), 40 m</label></td>
			<td>0909530883</td>
		</tr>
		<tr title="">
			<td><label>Кабельинтеграции со сварочной частью ESAB (CaB), 50 m</label></td>
			<td>0909530884</td>
		</tr>
		<tr title="">
			<td><label>Кабель синхронизацииприводных секций, 10 m</label></td>
			<td>0909530900</td>
		</tr>
		<tr title="">
			<td><label>Кабель синхронизацииприводных секций, 20 m</label></td>
			<td>0909530901</td>
		</tr>
		<tr title="">
			<td><label>Кабель синхронизацииприводных секций, 30 m</label></td>
			<td>0909530902</td>
		</tr>
		<tr title="">
			<td><label>Кабель синхронизацииприводных секций, 40 m</label></td>
			<td>0909530903</td>
		</tr>
		<tr title="">
			<td><label>Кабель синхронизацииприводных секций, 50 m</label></td>
			<td>0909530904</td>
		</tr>
	</tbody>
</table>
</form>


ECD/ECI 7,5 – 120

<h2><strong>Рельсовые тележки DB/IB 5-120</strong></h2> <h4>Приводные и холостые рельсовые тележки</h4> <br/> <ul> <li>Компактные и легко перемещаемые</li> <li>Модульная конструкция</li> <li>Сделаны под стандартную колею 1730/2000 мм (68-79 in.)</li> <li>Крепятся на болтах к стандартным и самоцентрирующимся роликовым опорам.</li></ul> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td><b>Приводные рельсовые тележки</b></td></tr> <tr> <td>Рельсовая тележка DB 5-30</td> <td>0370250250</td></tr> <tr> <td>Рельсовая тележка DB 60</td> <td>0370250252</td></tr> <tr> <td>Рельсовая тележка DB 90</td> <td>0370250254</td></tr> <tr> <td>Рельсовая тележка DB 120</td> <td>0370250256</td></tr> <tr> <td><b>Холостые рельсовые тележки</b></td></tr> <tr> <td>Рельсовая тележка IB 5-30</td> <td>0370250251</td></tr> <tr> <td>Рельсовая тележка IB 60</td> <td>0370250253</td></tr> <tr> <td>Рельсовая тележка IB 90</td> <td>0370250255</td></tr> <tr> <td>Рельсовая тележка IB 120</td> <td>0370250257</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>DB/IB 5-30</strong></p></td> <td> <p><strong>DB/IB 60</strong></p></td> <td> <p><strong>DB/IB 90</strong></p></td> <td> <p><strong>DB/IB 120</strong></p></td></tr> <tr> <td>Макс. грузоподъемность, приводная/холостая, тонн</td> <td>15</td> <td>30</td> <td>45</td> <td>60</td></tr> <tr> <td>Грузоподъемность при вращении, приводная, тонн</td> <td>45</td> <td>90</td> <td>135</td> <td>180</td></tr> <tr> <td>База, мм (in.)</td> <td>1725/1995 (68/78.5)</td> <td>1725/1995 (68/78.5)</td> <td>1725/1995 (68/78.5)</td> <td>1725/1995 (68/78.5)</td></tr>  <tr> <td>Сеть, 50 Гц, 3 фазы, В<br/> 60 Гц 3 фазы, В</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td></tr> <tr> <td>Класс защиты</td> <td>IP 54</td> <td>IP 54</td> <td>IP 54</td> <td>IP 54</td></tr> <tr> <td>Предохранитель, A</td> <td>50</td> <td>50</td> <td>50</td> <td>50</td></tr> <tr> <td>Контрольное напряжение, V AC</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td></tr> <tr> <td>Скорость перемещения, мм/мин (ipm)</td> <td>310-3100 (12-122)</td> <td>315-3150 (12.4-124)</td> <td>300-3000 (11.8-118)</td> <td>300-3000 (11.8-118)</td></tr> <tr> <td>Двигатель, кВт</td> <td>2 x 0.75</td> <td>2 x 1.1</td> <td>2 x 1.1</td> <td>2 x 1.5</td></tr>  <tr> <td>Масса, кг. (lbs.)</td></tr> <tr> <td>Приводная тележка</td> <td>460 (1014)</td> <td>660 (1455)</td> <td>720 (1587)</td> <td>860 (1896)</td></tr> <tr> <td>Холостая тележка</td> <td>360 (794)</td> <td>948 (430)</td> <td>526 (1159)</td> <td>640 (1411)</td></tr>  <tr> <td>Размеры ДxВxШ, мм (in.)</td></tr> <tr> <td>Приводная тележка</td> <td>2242x320x1390 (88x12.5x55)</td> <td>2253x328x1500 (89x13x59)</td> <td>2252x320x1670 (87x12.5xx66)</td> <td>2252x383x1920 (87x15x75.5)</td></tr> <tr> <td>Холостая тележка</td> <td>2242x320x1220 (88x12.5x48)</td> <td>2253x343x1290 (89x13.5x51)</td> <td>2252x320x1490 (87x12.5x59)</td> <td>2252x383x1700 (87x15x67)</td></tr></tbody></table></div>

Рельсовые тележки DB/IB 5-120

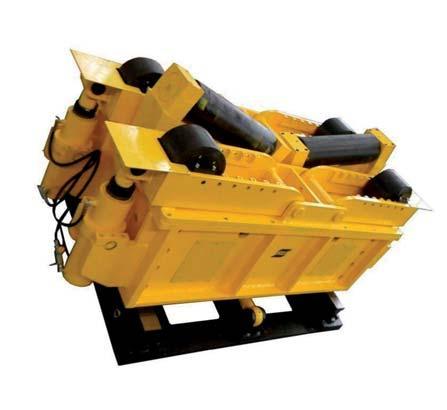

<h2><strong>SD 5-120 и SI 5-120</strong></h2> <h4>Самоцентрирующиеся роликовые опоры</h4> <br/> <ul> <li>Жесткая конструкция с долговечными роликами.</li> <li>Стальная рама, поверхность которой обработана пескоструйным аппаратом, с чистовым покрытием из полиуретана, благодаря чему поверхность является стойкой к действию окружающей среды, вызывающей коррозию, например, при эксплуатации на морском побережье или в море.</li> <li>Полиуретан специального состава, рассчитанный на высокие нагрузки, обеспечивает высокую износостойкость</li> <li>Редуктор из литой стали с двухоборотной червячной передачей обеспечивает плавную работу и минимальный люфт.</li> <li>Полупроводниковый преобразователь, обеспечивающий прецизионное управление скоростью.</li> <li>Версии с моторизованной и неприводной рельсовой тележкой.</li> <li>Электрическое сцепление</li></ul> <br/> <p><b>Идеально подходят для изготовления:</b></p> <br/> <ul> <li>Башен ветрогенераторов</li> <li>Морских сооружений и верфей</li> <li>Сосудов под давлением</li> <li>Трубопроводов</li></ul> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td><b>Приводной блок</b></td></tr> <tr> <td>Роликовая опора SD-5</td> <td>0370250050</td></tr> <tr> <td>Роликовая опора SD-15</td> <td>0370250134</td></tr> <tr> <td>Роликовая опора SD-30</td> <td>0370250136</td></tr> <tr> <td>Роликовая опора SD-60</td> <td>0370250058</td></tr> <tr> <td>Роликовая опора SD-90</td> <td>0370250138</td></tr> <tr> <td>Роликовая опора SD-120</td> <td>0370250095</td></tr> <tr> <td><b>Неприводной блок</b></td></tr> <tr> <td>Роликовая опора SI-5</td> <td>0370250051</td></tr> <tr> <td>Роликовая опора SI-15</td> <td>0370250135</td></tr> <tr> <td>Роликовая опора SI-30</td> <td>0370250137</td></tr> <tr> <td>Роликовая опора SI-60</td> <td>0270250059</td></tr> <tr> <td>Роликовая опора SI-90</td> <td>0370250139</td></tr> <tr> <td>Роликовая опора SI-120</td> <td>0370250096</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Опции и дополнительное оборудование</strong></p></td></tr> <tr> <td>Педаль</td> <td>0370250301</td></tr> <tr> <td>Комплект синхронизации</td> <td>0370250302</td></tr> <tr> <td>Выносной пульт управления с цифровым дисплеем</td> <td>0370250431</td></tr> <tr> <td>Комплект для подключения PEK, кабель 25 м</td> <td>0370251514</td></tr></tbody></table></div> <br/> <p>(Примечание: плата ввода/вывода и PEK не входят в комплект поставки)</p> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>SD/SI-5</strong></p></td> <td> <p><strong>SD/SI-15</strong></p></td> <td> <p><strong>SD/SI-30</strong></p></td> <td> <p><strong>SD/SI-60</strong></p></td> <td> <p><strong>SD/SI-90</strong></p></td> <td> <p><strong>SD/SI-120</strong></p></td></tr>  <tr> <td>Макс. грузоподъемность тонн на секцию</td> <td>Приводная</td> <td>2,5</td> <td>7,5</td> <td>15</td> <td>30</td> <td>45</td> <td>60</td></tr> <tr> <td>Неприводная</td> <td>2,5</td> <td>7,5</td> <td>15</td> <td>30</td> <td>45</td> <td>60</td></tr> <tr> <td>Грузоподъемность при вращении, тонны</td> <td>Приводная</td> <td>7,5</td> <td>22,5</td> <td>45</td> <td>90</td> <td>135</td> <td>180</td></tr> <tr> <td>Скорость вращения, мм/мин</td> <td>127,3-1273</td> <td>130-1300</td> <td>120-1200</td> <td>120-1200</td> <td>100-1000</td> <td>100-1000</td></tr> <tr> <td>Диаметр изделия - 2 ролика, мм</td> <td>200-788,8</td> <td>200-788,8</td> <td>300-1136</td> <td>300-1136</td> <td>200-1070</td> <td>300-1156</td></tr> <tr> <td>Диаметр изделия - 4 ролика, мм</td> <td>789-6600</td> <td>789-6600</td> <td>1137-7200</td> <td>1137-7600</td> <td>1071-8300</td> <td>1157-8100</td></tr>  <tr> <td>Напряжение питания, В.</td> <td>50 Гц, 3 ф</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>60 Гц, 3 ф.</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td></tr> <tr> <td>Класс IP</td> <td>IP54</td> <td>IP54</td> <td>IP54</td> <td>IP54</td> <td>IP54</td> <td>IP54</td></tr> <tr> <td>Напряжение управления, В переменного тока</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td></tr>  <tr> <td>Размеры, ДxВxШ, мм</td> <td>Приводная</td> <td>3816x930x753</td> <td>3814x930x788</td> <td>4232x1295x818</td> <td>4537x1295x965</td> <td>4800x1406x987</td> <td>4866x1502x1082</td></tr> <tr> <td>Неприводная</td> <td>3100x930x686</td> <td>3100x930x756</td> <td>3400x1295x814</td> <td>3600x1295x890</td> <td>3900x1406x938</td> <td>3968x1502x975</td></tr>  <tr> <td>Масса, кг</td> <td>Приводная</td> <td>890</td> <td>1170</td> <td>2245</td> <td>3000</td> <td>3260</td> <td>4397</td></tr> <tr> <td>Неприводная</td> <td>620</td> <td>820</td> <td>1465</td> <td>2000</td> <td>2466</td> <td>3410</td></tr> <tr> <td>Кабель, блок управления, м</td> <td>10</td> <td>10</td> <td>10</td> <td>10</td> <td>10</td> <td>10</td></tr></tbody></table></div>

SD 5-120 и SI 5-120

<h2><strong>HPS-3T</strong></h2> <h4>Трубный вращатель</h4> <br/> <ul> <li>Трубный вращатель HPS используется для поддержки труб диаметром 100-1000 мм</li> <li>Ручная гидравлическая система позволяет отрегулировать ролики в соответствии с нужным диаметром.</li></ul> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>Трубный вращатель HTS-3T</td> <td>0370251044</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>MTS3</strong></p></td></tr> <tr> <td>Макс. грузоподъемность, тонны</td> <td>3</td></tr> <tr> <td>Диаметр изделия, &Oslash; мм</td> <td>100-1000</td></tr> <tr> <td>Диаметр ролика, мм</td> <td>200</td></tr> <tr> <td>Масса, кг</td> <td>345</td></tr> <tr> <td>Размеры, ДxШxВ, мм</td> <td>1500x1100x710</td></tr></tbody></table></div>

HPS-3T

<h2><strong>FUB 30 и FUB 60</strong></h2> <h4>Роликовые опоры для сборки секций</h4> <br/> <ul> <li>Специально разработанная надежная конструкция для использования в тяжелых рабочих условиях</li> <li>Наиболее быстрая система для сборки секций 1 + 1.</li> <li>Каждый комплект FUB состоит из одного силового и одного поддерживающего конвейера 30T, с четырьмя независимо регулируемыми роликами для выравнивания двух секций друг с другом.</li> <li>Конвейер и ролики монтируются на одной главной раме.</li> <li>Покрышки изготовлены из полиуретана и имеют размер 20,5 x 7 дюймов.</li></ul> <br/> <p><b>Идеально подходят для изготовления:</b></p> <ul> <li>Башен ветрогенераторов</li> <li>Сосудов</li> <li>Труб</li></ul> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>FUB 30</td> <td>0370250931</td></tr> <tr> <td>FUB 60</td> <td>0370250932</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>FUB 30</strong></p></td> <td> <p><strong>FUB 60</strong></p></td></tr> <tr> <td>Макс. грузоподъемность, тонны</td> <td>30</td> <td>60</td></tr> <tr> <td>Мин. диаметр изделия, мм при угле раскрытия 90&deg;</td> <td>61</td> <td>610</td></tr> <tr> <td>Макс. диаметр изделия, мм при угле раскрытия 30&deg;</td> <td>6435</td> <td>6435</td></tr> <tr> <td>Скорость вращения, мм/мин</td> <td>130-1295</td> <td>130-1295</td></tr> <tr> <td>Напряжение управления, В постоянного тока</td> <td>24</td> <td>24</td></tr>  <tr> <td>Напряжение питания,</td></tr> <tr> <td>50 Гц, 3 фазы, В</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>60 Гц, 3 фазы, В</td> <td>400/460/480</td> </tr> <tr> <td>Ходовая тележка</td> <td>да</td> <td>да</td></tr> <tr> <td>Скорость ходовой тележки, мм/мин</td> <td>238-2380</td> <td>240-2400</td></tr> <tr> <td>Привод ходовой тележки, переменный ток, кВт</td> <td>1,1</td> <td>2,2</td></tr> <tr> <td>Номинальная мощность силовой установки, кВт</td> <td>1,5</td> <td>1,5</td></tr> <tr> <td>Класс IP (двигатель)</td> <td>IP55</td> <td>IP55</td></tr> <tr> <td>Класс IP (электрическая система)</td> <td>IP43</td> <td>IP43</td></tr> <tr> <td>Насос, куб.см</td> <td>2,1</td> <td>2,1</td></tr> <tr> <td>Емкость бака, л</td> <td>16</td> <td>16</td></tr> <tr> <td>Масса, кг</td> <td>5250</td> <td>7360</td></tr></tbody></table></div>

FUB 30 и FUB 60

<h2><strong>PR7/10 и IR7</strong></h2> <h4>Поворотное устройство и роликоопора для трубных катушек</h4> <br/> <ul> <li>Оборудован двойными электроприводами.</li> <li>Равномерное и точное вращение благодаря моторизованным обеим осям силовой секции.</li> <li>Полупроводниковый преобразователь, обеспечивающий прецизионное управление скоростью.</li> <li>Опция рельсовой тележки для роликоопоры.</li></ul> <br/> <p><b>Идеально для применения:</b></p> <ul> <li>Сварки трубных катушек и фланцев</li> <li>Сварки труб</li> <li>Предварительной сборки/сварки трубопроводных систем</li> <li>Сварки изогнутых труб, косых тройников</li></ul> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>Поворотное устройство для трубных катушек PR7/10</td> <td>0370251056</td></tr> <tr> <td>Роликоопора IR7</td> <td>0370251060</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Опции и дополнительное оборудование</strong></p></td></tr> <tr> <td>Выносной пульт управления с цифровым дисплеем</td> <td>0370250431</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>PR7/10</strong></p></td> <td> <p><strong>IR7</strong></p></td></tr> <tr> <td>Макс. грузоподъемность, тонны</td> <td>3,5</td> <td>3,5</td></tr> <tr> <td>Грузоподъемность при вращении, кг</td> <td>10</td> <td>-</td></tr> <tr> <td>Скорость роликов, мм/мин</td> <td>75-750</td> <td>-</td></tr> <tr> <td>Диаметр изделия, мин.-макс. мм</td> <td>100-970</td> <td>165-970</td></tr>  <tr> <td>Источник питания</td></tr> <tr> <td>50 Гц, 3 фазы, В</td> <td>380/400/415</td> <td>-</td></tr> <tr> <td>60 Гц, 3 фазы, В</td> <td>440/460/480</td> <td>-</td></tr> <tr> <td>Полиуретановые ролики, &Oslash; мм</td> <td>254</td> <td>254</td></tr> <tr> <td>Ширина, мм</td> <td>80</td> <td>80</td></tr> <tr> <td>Предохранители, А</td> <td>16</td> <td>-</td></tr> <tr> <td>Напряжение управления, В переменного тока</td> <td>24</td> <td>-</td></tr> <tr> <td>Двигатель, кВт</td> <td>1,1</td> <td>-</td></tr> <tr> <td>Класс IP (двигатель)</td> <td>IP 55</td> <td>-</td></tr> <tr> <td>Класс IP (электрическая система)</td> <td>IP 43</td> <td>-</td></tr> <tr> <td>Преобразователь переменного тока, кВт</td> <td>1,1</td> <td>-</td></tr> <tr> <td>Масса, кг</td> <td>1210</td> <td>772</td></tr> <tr> <td>Размеры, ДxШxВ, мм</td> <td>1500x3150x500</td> <td>1200x850x715</td></tr> <tr> <td>Кабель, блок управления, м</td> <td>10</td> <td>-</td></tr></tbody></table></div>

PR7/10 и IR7

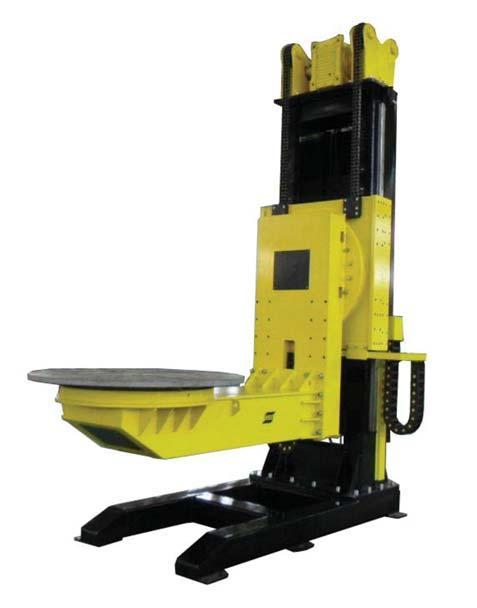

<h2><strong>SHP-6-MNA и SHP-10 MHA</strong></h2> <h4>Позиционер L-образного типа</h4> <br/> <ul> <li>Базовое решение для установки крупногабаритных и сложных изделий во все положения.</li> <li>Оптимизированные размеры двигателя и редукторного привода.</li> <li>3-координатная регулировка: высота, угол наклона и вращение.</li> <li>На всех приводах устанавливаются двигатели переменного тока, которые практически не требуют технического обслуживания и не содержат сменных угольных щеток.</li> <li>Имеются модели с регулируемой высотой</li> <li>Идеально подходит для решения наиболее сложных задач сварки при сварке тяжелых изделий.</li></ul> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>Позиционер L-образного типа SHP-6-MHA</td> <td>0370250960</td></tr> <tr> <td>Позиционер L-образного типа SHP-10-MHA</td> <td>0370250961</td></tr></tbody></table></div> <br/> <br/> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>SHP-6-MHA</strong></p></td> <td> <p><strong>SHP-10-MHA</strong></p></td></tr> <tr> <td>Макс. грузоподъемность при повороте, тонны</td> <td>6 тонн на 150 мм</td> <td>10 тонн на 140 мм</td></tr> <tr> <td>Макс. грузоподъемность при наклоне, тонны</td> <td>6 тонн на 300 мм</td> <td>10 тонн на 200 мм</td></tr> <tr> <td>Скорость вращения, об./мин.</td> <td>0,1-1</td> <td>0,1-1</td></tr> <tr> <td>Двигатель вращения, кВт</td> <td>2,2</td> <td>4,0</td></tr> <tr> <td>Преобразователь переменного тока, кВт</td> <td>3</td> <td>7,5</td></tr> <tr> <td>Скорость регулировки высоты, мм/мин</td> <td>82-820</td> <td>70-700</td></tr> <tr> <td>Двигатель регулировки высоты, кВт</td> <td>2,2</td> <td>7,5</td></tr> <tr> <td>Скорость наклона, об./мин.</td> <td>0,03-0,3</td> <td>0,075-0,75</td></tr> <tr> <td>Двигатель наклона, кВт</td> <td>3</td> <td>4,0</td></tr>  <tr> <td>Источник питания,</td></tr> <tr> <td>50 Гц/3 фазы, В</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>60 Гц/3 фазы, В</td> <td>440/460/480</td> <td>440/460/480</td></tr> <tr> <td>Предохранитель, А</td> <td>12</td> <td>20</td></tr> <tr> <td>Напряжение управления, В переменного тока</td> <td>24</td> <td>24</td></tr> <tr> <td>Класс IP</td> <td>IP 54</td> <td>IP 54</td></tr> <tr> <td>Диаметр планшайбы, мм</td> <td>1400 (55)</td> <td>1400 (55)</td></tr> <tr> <td>Сварочный ток, А</td> <td>800</td> <td>800</td></tr> <tr> <td>Масса, кг</td> <td>5800</td> <td>12195</td></tr> <tr> <td>Размеры, ДxВxШ, мм</td> <td>1360x3564x3978</td> <td>2170x4413x5147</td></tr> <tr> <td>Длина кабеля, блок управления, м</td> <td>10</td> <td>10</td></tr></tbody></table></div>

SHP-6-MNA и SHP-10 MHA

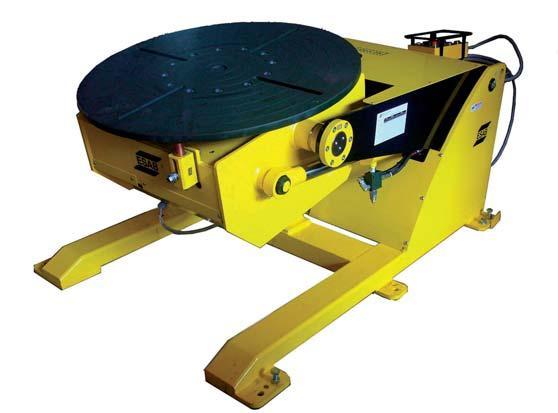

<h2><strong>TAP 1-HD/TAP 3-HD/TAP 6-HD</strong></h2> <h4>Трехосевой манипулятор-позиционер для изготовления мелких изделий</h4> <br/> <ul> <li>Возможность плавного (бесступенчатого) регулирования высоты, угла и скорости.</li> <li>Низковольтное (24 В) устройство дистанционного управления, позволяющее контролировать выполнение любых функций.</li> <li>3-координатная регулировка: высота, угол наклона и вращение.</li> <li>Скорость вращения, регулируется преобразователем переменного тока.</li> <li>На всех приводах устанавливаются двигатели переменного тока, которые практически не требуют технического обслуживания и не содержат сменных угольных щеток.</li> <li>Гидравлические системы регулировки высоты и наклона оборудованы встроенными защитными клапанами, позволяющими предотвратить повреждение шлангов.</li> <li>Механическая и электрическая конструкция делает данные устройства более компактными; они содержат меньше компонентов, что облегчает обслуживание и требует меньшего количества запасных частей.</li></ul> <br/> <p><b>Идеально для применения:</b></p> <ul> <li>в трубных цехах</li> <li>при изготовлении сосудов</li> <li>при облицовке выпуклых днищ</li> <li>для изготовления топливных баков</li></ul> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>Позиционер TAP 1-HD</td> <td>0370250753</td></tr> <tr> <td>Позиционер TAP 3-HD</td> <td>0370250754</td></tr> <tr> <td>Позиционер TAP 6-HD</td> <td>0370250755</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Опции и дополнительное оборудование</strong></p></td></tr> <tr> <td>Педаль</td> <td>0370250298</td></tr> <tr> <td>Выносной пульт управления с ЖК-дисплеем для серии TAP</td> <td>0370250752</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>TAP 1-HD</strong></p></td> <td> <p><strong>TAP 3-HD</strong></p></td> <td> <p><strong>TAP 6-HD</strong></p></td></tr> <tr> <td>Макс. грузоподъемность, тонны</td> <td>1</td> <td>3</td> <td>6</td></tr> <tr> <td>Макс. грузоподъемность при повороте, тонны на мм</td> <td>1 на 11 (270)</td> <td>3 на 165 (6,5)</td> <td>6 на 150 (6)</td></tr> <tr> <td>Макс. грузоподъемность при наклоне, тонны на мм</td> <td>1 на 11 (270)</td> <td>3 на 165 (6,5)</td> <td>6 на 150 (6)</td></tr> <tr> <td>Скорость вращения, об./мин.</td> <td>0,115-1,15</td> <td>0,061-0,61</td> <td>0,089-0,89</td></tr> <tr> <td>Диапазон наклона планщайбы, градусы</td> <td>0-135</td> <td>0-135</td> <td>0-135</td></tr> <tr> <td>Диапазон наклона рычага, градусы</td> <td>0-45</td> <td>0-45</td> <td>0-45</td></tr> <tr> <td>Напряжение питания, 50 Гц,3 ф., В</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>Напряжение питания, 60 Гц,3 ф., В</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td></tr> <tr> <td>Предохранитель, А</td> <td>9</td> <td>9</td> <td>18</td></tr> <tr> <td>Напряжение управления, В переменного тока</td> <td>24</td> <td>24</td> <td>24</td></tr> <tr> <td>Двигатель, кВт</td> <td>0,75</td> <td>1,5</td> <td>3</td></tr> <tr> <td>Класс IP</td> <td>IP54</td> <td>IP54</td> <td>IP54</td></tr> <tr> <td>Диаметр планшайбы, мм</td> <td>900</td> <td>1000</td> <td>1200</td></tr> <tr> <td>Макс. сварочный ток, А</td> <td>800</td> <td>800</td> <td>800</td></tr> <tr> <td>Макс. высота наклона, мм</td> <td>1354</td> <td>1738</td> <td>1976</td></tr> <tr> <td>Масса, кг</td> <td>1150</td> <td>1935</td> <td>4340</td></tr> <tr> <td>Размеры, ДxШxВ, мм</td> <td>1294x1620x790</td> <td>1280x2280x1058</td> <td>1690x2500x1130</td></tr> <tr> <td>Длина кабеля, блок управления, м</td> <td>6</td> <td>6</td> <td>6</td></tr></tbody></table></div>

TAP 1-HD/TAP 3-HD/TAP 6-HD

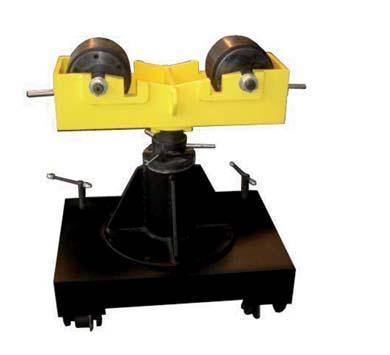

<h2><strong>MTS1 и MTS3</strong></h2> <h4>Трубный вращатель</h4> <br/> <ul> <li>MTS1 и MTS3 используются для поддержки обрабатываемых изделий различного диаметра и длины.</li> <li>Вращение обрабатываемого изделия с помощью передней бабки и позиционера.</li></ul> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>Трубный вращатель MTS1</td> <td>0370251057</td></tr> <tr> <td>Трубный вращатель MTS3</td> <td>0370251058</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>MTS1</strong></p></td> <td> <p><strong>MTS3</strong></p></td></tr> <tr> <td>Макс. грузоподъемность, тонны</td> <td>1</td> <td>3</td></tr> <tr> <td>Диаметр трубы, &Oslash; мм</td> <td>100-610</td> <td>150-914</td></tr> <tr> <td>Тип ролика</td> <td>Полиуретан, черный</td> <td>Полиуретан, черный</td></tr> <tr> <td>Диаметр ролика, мм</td> <td>150</td> <td>200</td></tr> <tr> <td>Масса, кг</td> <td>198</td> <td>335</td></tr> <tr> <td>Размеры, ДxШxВ, мм</td> <td>635x1020x500</td> <td>800x1310x550</td></tr></tbody></table></div>

MTS1 и MTS3

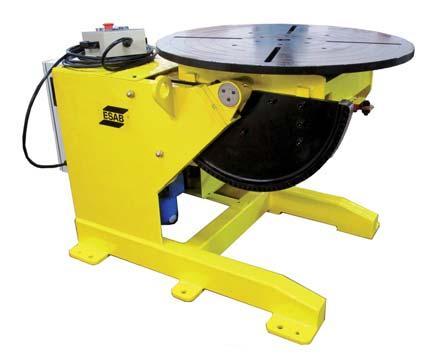

<h2><strong>RT3 &ndash; RT35</strong></h2> <h4>Двухосевой манипулятор-позиционер для вращения и наклона</h4> <br/> <ul> <li>Плавная (бесступенчатая) регулировка скорости движения.</li> <li>Низковольтное (24 В) устройство дистанционного управления, позволяющее контролировать выполнение любых функций.</li> <li>2-х осевая регулировка: наклон и вращение.</li> <li>Скорость вращения, регулируемая преобразователем переменного тока.</li> <li>На всех приводах устанавливаются двигатели переменного тока, которые практически не требуют технического обслуживания и не содержат сменных угольных щеток.</li> <li>Механическая и электрическая конструкция обеспечивает простое обслуживание, при котором требуется очень небольшое количество запасных частей.</li></ul> <br/> <p><b>Идеально для применения:</b></p> <ul> <li>в трубных цехах</li> <li>при изготовлении сосудов</li> <li>при наплавке днищ</li> <li>для изготовления топливных баков</li></ul> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>Позиционер RT3</td> <td>0370250851</td></tr> <tr> <td>Позиционер RT5</td> <td>0370250852</td></tr> <tr> <td>Позиционер RT10</td> <td>0370250853</td></tr> <tr> <td>Позиционер RT15</td> <td>0370250854</td></tr> <tr> <td>Позиционер RT20</td> <td>0370250855</td></tr> <tr> <td>Позиционер RT35</td> <td>0370250856</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Опции и дополнительное оборудование</strong></p></td></tr> <tr> <td>Педаль</td> <td>0370250298</td></tr> <tr> <td>Выносной пульт управления с цифровым дисплеем</td> <td>0370250431</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>RT3</strong></p></td> <td> <p><strong>RT5</strong></p></td> <td> <p><strong>RT10</strong></p></td> <td> <p><strong>RT15</strong></p></td> <td> <p><strong>RT20</strong></p></td> <td> <p><strong>RT35</strong></p></td></tr> <tr> <td>Макс. грузоподъёмность, тонны</td> <td>3</td> <td>5</td> <td>10</td> <td>15</td> <td>20</td> <td>35</td></tr> <tr> <td>Двигатель вращения, кВт</td> <td>1,5</td> <td>2,2</td> <td>4</td> <td>5,5</td> <td>9,2</td> <td>11</td></tr> <tr> <td>Преобразователь вращения, кВт</td> <td>1,5</td> <td>2,2</td> <td>4</td> <td>5,5</td> <td>11</td> <td>11</td></tr> <tr> <td>Скорость вращения, об./мин.</td> <td>0,1-1,0</td> <td>0,08-0,82</td> <td>0,048-0,48</td> <td>0,1-1,0</td> <td>0,048-0,48</td> <td>0,029-0,29</td></tr> <tr> <td>Диапазон наклона планшайбы, &deg;</td> <td>0-135</td> <td>0-135</td> <td>0-135</td> <td>0-135</td> <td>0-135</td> <td>0-90</td></tr> <tr> <td>Время наклона, с</td> <td>80</td> <td>113</td> <td>177</td> <td>120</td> <td>177</td> <td>105</td></tr> <tr> <td>Двигатель наклона с тормозом</td> <td>1,5</td> <td>2,2</td> <td>4</td> <td>7,5</td> <td>9,2</td> <td>7,5</td></tr>  <tr> <td>Источник питания</td></tr> <tr> <td>50 Гц, 3 фазы, В</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>60 Гц, 3 фазы, В</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td></tr> <tr> <td>Номинальный ток источника питания, А</td> <td>9</td> <td>11</td> <td>18</td> <td>20</td> <td>38</td> <td>40</td></tr> <tr> <td>Предохранитель, А</td> <td>13</td> <td>16</td> <td>27</td> <td>30</td> <td>57</td> <td>60</td></tr> <tr> <td>Напряжение управления, В</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td></tr> <tr> <td>Диаметр планшайбы, мм</td> <td>1200</td> <td>1500</td> <td>1800</td> <td>1800</td> <td>2200</td> <td>2800</td></tr> <tr> <td>Макс. сварочный ток, А</td> <td>800</td> <td>1000</td> <td>1000</td> <td>1000</td> <td>1000</td> <td>1000</td></tr> <tr> <td>Класс IP</td> <td>IP54</td> <td>IP54</td> <td>IP54</td> <td>IP54</td> <td>IP54</td> <td>IP54</td></tr> <tr> <td>Масса, кг (фунты)</td> <td>1570</td> <td>2720</td> <td>4530</td> <td>7100</td> <td>10000</td> <td>17000</td></tr> <tr> <td>Размеры Д х Ш х В, мм</td> <td>1625x1070x1057</td> <td>1720x1590x1227</td> <td>2453x2070x1586</td> <td>2800x2190x1840</td> <td>3050x2400x1850</td> <td>1940x2950x2600</td></tr> <tr> <td>Длина кабеля, блок управления, м</td> <td>6</td> <td>6</td> <td>6</td> <td>10</td> <td>10</td> <td>10</td></tr></tbody></table></div>

RT3 – RT35

<h2><strong>CD 5-120 и CI 5-120</strong></h2> <h4>Стандартные роликовые опоры</h4> <br/> <ul> <li>Жесткая конструкция с долговечными роликами.</li> <li>Стальная рама, поверхность которой обработана пескоструйным аппаратом, с чистовым покрытием из полиуретана, благодаря чему поверхность является стойкой к действию окружающей среды, вызывающей коррозию, например, при эксплуатации на морском побережье или в море.</li> <li>Полиуретан специального состава, рассчитанный на высокие нагрузки, обеспечивает высокую износостойкость</li> <li>Редуктор из литой стали с двухоборотной червячной передачей обеспечивает плавную работу и минимальный люфт.</li> <li>Полупроводниковый преобразователь, обеспечивающий прецизионное управление скоростью.</li> <li>Версии с моторизованной и неприводной рельсовой тележкой.</li></ul> <br/> <p><b>Идеально подходят для изготовления:</b></p> <br/> <ul> <li>Башен ветрогенераторов</li> <li>Морских сооружений и верфей</li> <li>Сосудов под давлением</li> <li>Трубопроводов</li></ul> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td><b>Приводной блок</b></td></tr> <tr> <td>Роликовая опора CD-5</td> <td>0370250000</td></tr> <tr> <td>Роликовая опора CD-15</td> <td>0370250004</td></tr> <tr> <td>Роликовая опора CD-30</td> <td>0370250006</td></tr> <tr> <td>Роликовая опора CD-60</td> <td>0370250008</td></tr> <tr> <td>Роликовая опора CD-90</td> <td>0370250107</td></tr> <tr> <td>Роликовая опора CD-120</td> <td>0370250012</td></tr> <tr> <td><b>Неприводной блок</b></td></tr> <tr> <td>Роликовая опора CI-5</td> <td>0370250001</td></tr> <tr> <td>Роликовая опора CI-15</td> <td>0370250005</td></tr> <tr> <td>Роликовая опора CI-30</td> <td>0370250007</td></tr> <tr> <td>Роликовая опора CI-60</td> <td>0270250009</td></tr> <tr> <td>Роликовая опора CI-90</td> <td>0370250109</td></tr> <tr> <td>Роликовая опора CI-120</td> <td>0370250013</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Опции и дополнительное оборудование</strong></p></td></tr> <tr> <td>Педаль</td> <td>0370250301</td></tr> <tr> <td>Комплект синхронизации</td> <td>0370250302</td></tr> <tr> <td>Пульт ДУ с цифровым дисплеем</td> <td>0370250431</td></tr> <tr> <td>Комплект для подключения PEK, кабель 25 м</td> <td>0370251514</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>CD/CI-5</strong></p></td> <td> <p><strong>CD/CI-15</strong></p></td> <td> <p><strong>CD/CI-30</strong></p></td> <td> <p><strong>CD/CI-60</strong></p></td> <td> <p><strong>CD/CI-90</strong></p></td> <td> <p><strong>CD/CI-120</strong></p></td></tr>  <tr> <td>Макс. грузоподъемность тонн на секцию</td> <td>Приводная</td> <td>2,5</td> <td>7,5</td> <td>15</td> <td>30</td> <td>45</td> <td>60</td></tr> <tr> <td>Неприводная</td> <td>2,5</td> <td>7,5</td> <td>15</td> <td>30</td> <td>45</td> <td>60</td></tr> <tr> <td>Грузоподъемность при вращении, тонны</td> <td>Приводная</td> <td>7,5</td> <td>22,5</td> <td>45</td> <td>90</td> <td>135</td> <td>180</td></tr> <tr> <td>Скорость вращения, мин.-макс., мм/мин</td> <td>100-1000</td> <td>102-1020</td> <td>125-1250</td> <td>130-1300</td> <td>130-1300</td> <td>130-1300</td></tr> <tr> <td>Диаметр изделия, мин.-макс., мм</td> <td>200-4300</td> <td>200-5000</td> <td>500-6000</td> <td>500-6000</td> <td>500-6000</td> <td>500-6000</td></tr>  <tr> <td>Напряжение питания, В.</td> <td>50 Гц, 3 ф</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>60 Гц, 3 ф.</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td></tr> <tr> <td>Напряжение управления, В</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td> <td>24</td></tr>  <tr> <td>Масса, кг</td> <td>Приводная</td> <td>480</td> <td>655</td> <td>1370</td> <td>2000</td> <td>3200</td> <td>3355</td></tr> <tr> <td>Неприводная</td> <td>265</td> <td>360</td> <td>820</td> <td>1342</td> <td>2100</td> <td>1841</td></tr>  <tr> <td>Размеры, ДxВxШ, мм</td> <td>Приводная</td> <td>2908x540x671</td> <td>3416x620x791</td> <td>3916x765x892</td> <td>4026x765x940</td> <td>4323x865x1176</td> <td>4232x947x1378</td></tr> <tr> <td>Неприводная</td> <td>2465x540x568</td> <td>2465x620x576</td> <td>2790x765x690</td> <td>2850x765x898</td> <td>2850x865x1090</td> <td>2850x865x1300</td></tr> <tr> <td>Кабель, блок управления, м</td> <td>10</td> <td>10</td> <td>10</td> <td>10</td> <td>10</td> <td>10</td></tr></tbody></table></div>

CD 5-120 и CI 5-120

<h2><strong>FIR 35, 75 и 100</strong></h2> <h4>Роликовые опоры для тяжелых режимов работы, используемые для линии наращивания</h4> <br/> <ul> <li>Специально разработанная надежная конструкция для использования в суровых рабочих условиях.</li> <li>Это устройство является частью линии наращивания и идеально подходит для производства башен ветрогенераторов.</li> <li>Роликовая опора FIR оснащена четырьмя независимо регулируемыми роликами для выравнивания обрабатываемых изделий (трубных заготовок) друг с другом и двумя поперечными роликами, поднимающими секцию для выгрузки изделия.</li></ul> <br/> <p><b>Идеально подходят для изготовления:</b></p> <ul> <li>Башен ветрогенераторов</li> <li>Сосудов</li> <li>Труб</li></ul> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>Роликовая опора FIR 35</td> <td>0370250934</td></tr> <tr> <td>Роликовая опора FIR 75</td> <td>0370250935</td></tr> <tr>  <td>0370250936</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>FIR 35</strong></p></td> <td> <p><strong>FIR 75</strong></p></td> <td> <p><strong>FIR 100</strong></p></td></tr> <tr> <td>Макс. нагрузочная способность, тонны</td> <td>35</td> <td>75</td> <td>100</td></tr> <tr> <td>Диаметр обрабатываемого изделия, мм</td> <td>2200-5000</td> <td>1500-6500</td> <td>2000-6000</td></tr> <tr> <td>Тип роликов, сталь, &Oslash; мм</td> <td>300</td> <td>300</td> <td>300</td></tr> <tr> <td>Напряжение управления, В переменного тока</td> <td>24</td> <td>24</td> <td>24</td></tr>  <tr> <td>Питание от сети,</td></tr> <tr> <td>50 Гц-3 ф., В</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>60Hz-3ph, V</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td></tr> <tr> <td>Напряжение источника питания</td> <td>8</td> <td>13</td> <td>13</td></tr> <tr> <td>Предохранители</td> <td>12</td> <td>19</td> <td>19</td></tr> <tr> <td>Класс IP (электрическая система)</td> <td>IP55</td> <td>IP55</td> <td>IP55</td></tr> <tr> <td>Номинальная мощность силовой установки, кВт</td> <td>3</td> <td>5,5</td> <td>5,5</td></tr> <tr> <td>Насос, куб.см</td> <td>3,2</td> <td>5,5</td> <td>5,5</td></tr> <tr> <td>Емкость бака, л</td> <td>60</td> <td>90</td> <td>90</td></tr> <tr> <td>Длина хода цилиндра A, мм</td> <td>&Oslash;125x160x2</td> <td>&Oslash; 150x85x160x2</td> <td>&Oslash; 180x160x2</td></tr> <tr> <td>Длина хода цилиндра B, мм</td> <td>&Oslash; 100x210x4</td> <td>&Oslash; 150x85x350x4</td> <td>&Oslash; 180x400x4</td></tr> <tr> <td>Длина хода цилиндра C, мм</td> <td>&Oslash; 150x300</td> <td>&Oslash; 150x85x300</td> <td>&Oslash; 180x300</td></tr> <tr> <td>Масса нетто, кг</td> <td>4850</td> <td>8400</td> <td>9000</td></tr> <tr> <td>Размеры, ДxШxВ, мм</td> <td>2327x1600x1151</td> <td>2680x1600x1329</td> <td>2790x1480x1180</td></tr> <tr> <td>Длина кабеля, выносной пульт управления, м</td> <td>10</td> <td>10</td> <td>10</td></tr></tbody></table></div>

FIR 35, 75 и 100

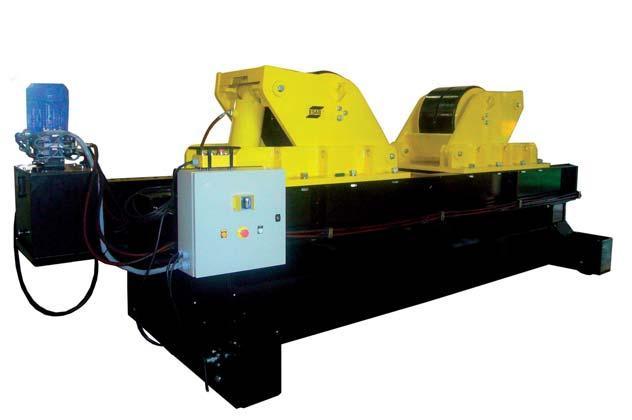

<h2><strong>FIT 30, 60 и 100</strong></h2> <h4>Передвижная установка для сборки секций</h4> <br/> <ul> <li>Специально разработанная надежная конструкция для использования в тяжёлых рабочих условиях.</li> <li>Это устройство может использоваться самостоятельно для выравнивания нескольких трубных заготовок или в качестве части линии наращивания, идеально подходит для производства башен ветрогенераторов.</li> <li>Два ролика с независимой регулировкой обеспечивают выравнивание двух свариваемых изделий (трубных заготовок) друг с другом.</li> <li>Поставляется в версиях с рельсовой тележкой и без тележки.</li></ul> <br/> <p><b>Идеально подходят для изготовления:</b></p> <ul> <li>Башен ветрогенераторов</li> <li>Сосудов</li> <li>Труб</li></ul> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Информация для заказа</strong></p></td></tr> <tr> <td>Роликовая опора FIT 30</td> <td>0370250937</td></tr> <tr> <td>Роликовая опора FIT 30IB</td> <td>0370250938</td></tr> <tr> <td>Роликовая опора FIT 60</td> <td>0370250939</td></tr> <tr> <td>Роликовая опора FIT 60IB</td> <td>0370250940</td></tr> <tr> <td>Роликовая опора FIT 100</td> <td>0370250941</td></tr> <tr> <td>Роликовая опора FIT 100IB</td> <td>0370250942</td></tr></tbody></table></div> <br/> <div class="table-wrapper"><table> <tbody> <tr> <td> <p><strong>Технические характеристики</strong></p></td> <td> <p><strong>FIT 30</strong></p></td> <td> <p><strong>FIT 60</strong></p></td> <td> <p><strong>FIT 100</strong></p></td></tr> <tr> <td>Макс. грузоподъёмность, тонны</td> <td>15</td> <td>30</td> <td>50</td></tr> <tr> <td>Диаметр обрабатываемого изделия, мм</td> <td>600-5000</td> <td>1500-6500</td> <td>2000-8000</td></tr> <tr> <td>Источник питания, 50 Гц, 3 фазы, В</td> <td>380/400/415</td> <td>380/400/415</td> <td>380/400/415</td></tr> <tr> <td>Источник питания, 60 Гц, 3 фазы, В</td> <td>440/460/480</td> <td>440/460/480</td> <td>440/460/480</td></tr> <tr> <td>Предохранитель, А</td> <td>9</td> <td>10</td> <td>12</td></tr> <tr> <td>Напряжение управления, В переменного тока</td> <td>24</td> <td>24</td> <td>24</td></tr> <tr> <td>Напряжение питания, 50/60 Гц-3 ф., В</td> <td>400</td> <td>400</td> <td>400</td></tr> <tr> <td>Класс IP (двигатель)</td> <td>IP54</td> <td>IP54</td> <td>IP54</td></tr> <tr> <td>Номинальная мощность силовой установки, кВт</td> <td>1,1</td> <td>2,2</td> <td>4</td></tr> <tr> <td>Масса с рельсовой тележкой, кг</td> <td>1915</td> <td>2885</td> <td>6075</td></tr> <tr> <td>Размеры с рельсовой тележкой, ДxШxВ, мм</td> <td>3439x915x888</td> <td>4220x730x935</td> <td>5090x1400x1105</td></tr> <tr> <td>Размеры без тележки, ДxШxВ, мм</td> <td>3439x935x1115</td> <td>4220x1017x1160</td> <td>5090x1580x2210</td></tr> <tr> <td>Длина кабеля, блок управления, м</td> <td>10</td> <td>10</td> <td>10</td></tr></tbody></table></div>

FIT 30, 60 и 100

<p>Самоцентрирующиеся роликовые опоры</p>

<p>ESD - приводные и ESI - холостые это серия самоцентрирующихся роликовых опор грузоподъемностью от 7,5 до 120 тонн, которые разработаны для более безопасного вращения тонкостенных обечаек с обеспечением лучшей боковой поддержки и снижением времени перенастройки под разные диаметры изделий. Дополнительная ступенчатая регулировка расстояния между роликовыми блоками обеспечивает установку изделий в широком диапазоне диаметров. Продуманная прочная конструкция с использованием высококачественных узлов и компонентов, как например ролики с полиуретановым покрытием и мотор редуктора с прямым приводом обеспечивают эффективную работу на повышенных нагрузках и различные варианты интеграции со сварочным оборудованием.</p>

<p>Приводная секция ESD обычно используется в сочетании с одной или несколькими холостыми секциями ESI. Приводные секции роликовых опор могут работать как независимо друг от друга, так и синхронно (необходим кабель синхронизации). В этом случае одна роликовая опора выполняет роль ведущей, а вторая – ведомой.</p>

<p>Область применения:</p>

<ul>
	<li>Изготовление опор ветроэнергетических установок</li>
	<li>Изготовление офшорных металлоконструкций и судостроение</li>
	<li>Сосуды работающие под давлением</li>
	<li>Трубное производство</li>
</ul>

<h3>Технические характеристики&nbsp;</h3>

<table border="1" cellpadding="1" cellspacing="1" style="width: 500px;">
	<tbody>
		<tr>
			<td>&nbsp;</td>
			<td>ESD/ESI 7,5</td>
			<td>ESD/ESI 15</td>
			<td>ESD/ESI 30</td>
			<td>ESD/ESI 60</td>
			<td>ESD/ESI 90</td>
			<td>ESD/ESI 120</td>
		</tr>
		<tr>
			<td>Максимальная г/п одной секци Приводной/холостой*, тонн</td>
			<td>3,75</td>
			<td>7,5</td>
			<td>15</td>
			<td>30</td>
			<td>45</td>
			<td>60</td>
		</tr>
		<tr>
			<td>Максимальная нагрузка вращения приводной секции, тонн</td>
			<td>11,25</td>
			<td>22,5</td>
			<td>45</td>
			<td>90</td>
			<td>135</td>
			<td>180</td>
		</tr>
		<tr>
			<td>Мощность привода вращения, кВт</td>
			<td>2 x 0,25</td>
			<td>2 х 0,18</td>
			<td>2 х 0,37</td>
			<td>2 х 0,37</td>
			<td>2 х 1,00</td>
			<td>2 х 1,50</td>
		</tr>
		<tr>
			<td>Скорость вращения, мм/мин</td>
			<td>150 —&nbsp;1500</td>
			<td colspan="5" rowspan="1">200 —&nbsp;2000</td>
		</tr>
		<tr>
			<td>Скорость вращения, мм/мин</td>
			<td>200 -3500</td>
			<td>350 —&nbsp;5000</td>
			<td>350 —&nbsp;5000</td>
			<td>300 —&nbsp;5500</td>
			<td>570 —&nbsp;6800</td>
			<td>570 —&nbsp;6800</td>
		</tr>
		<tr>
			<td>Диаметр вращаемых изделий при 100 % нагрузке, мм</td>
			<td>950 —&nbsp;4000</td>
			<td>&nbsp;1090 —&nbsp;4400</td>
			<td>1420 —&nbsp;4900</td>
			<td>1420 —&nbsp;6300</td>
			<td>2120 —&nbsp;6200</td>
			<td>2120 —&nbsp;6200</td>
		</tr>
		<tr>
			<td>Минимальный диаметр вращаемых изделий при 50 % нагрузке (только нижние ролики), мм</td>
			<td>350 (макс 3 тонны)</td>
			<td>350&nbsp; (макс 7 тонн)</td>
			<td>490&nbsp; (макс 15 тонн)</td>
			<td>500&nbsp; (макс 30 тонн)</td>
			<td>810&nbsp; (макс 45 тонн)</td>
			<td>810&nbsp; (макс 60 тонн)</td>
		</tr>
		<tr>
			<td>Питающая сеть, В /Ф/ Частота, Гц**</td>
			<td colspan="6" rowspan="1">380 —&nbsp;440 / 3 / 50</td>
		</tr>
		<tr>
			<td>Покрытие ролика</td>
			<td colspan="6" rowspan="1">Полиуретан (90 С / 92 А По Шору)</td>
		</tr>
		<tr>
			<td>Ширина / Диаметр ролика, мм (количество роликов на оси), шт</td>
			<td>50 / 241 (1)</td>
			<td>90 / 300 (1)</td>
			<td>90 / 400 (1)</td>
			<td>90 / 400 (2)</td>
			<td>180 / 580 (1)</td>
			<td>180 / 580 (1)</td>
		</tr>
		<tr>
			<td>Масса приводной секции, кг</td>
			<td>457</td>
			<td>730&nbsp;</td>
			<td>1095</td>
			<td>2150 кг</td>
			<td>2730 кг</td>
			<td>3170</td>
		</tr>
		<tr>
			<td>Масса холостой секции, кг</td>
			<td>357</td>
			<td>550</td>
			<td>850</td>
			<td>1805 кг</td>
			<td>2225 кг</td>
			<td>2435</td>
		</tr>
		<tr>
			<td>Габариты приводной секции ДxШxВ, мм</td>
			<td>2777x777x810</td>
			<td>3365x801x871</td>
			<td>3358x817x911</td>
			<td>4161x949x1158</td>
			<td>4167x1043x1142</td>
			<td>4313x1120x1220</td>
		</tr>
		<tr>
			<td>Габариты холостой секции ДxШxВ, мм</td>
			<td>2200x500x721</td>
			<td>2830x600x803</td>
			<td>2848x700x859</td>
			<td>3650x800x1039</td>
			<td>3746x800x1136</td>
			<td>3646x800x1142</td>
		</tr>
		<tr>
			<td>Напряжение управления, В</td>
			<td colspan="6" rowspan="1">24 (пост. ток)</td>
		</tr>
	</tbody>
</table>

<p>* Для каждой секции **Питающие кабели не включены в объем поставки</p>

<p>&nbsp;</p>

<h3>Информация для заказа&nbsp;</h3>

<table border="1" cellpadding="1" cellspacing="1" style="width: 500px;">
	<tbody>
		<tr>
			<td>ESD 7,5, Приводная секция, с цифровым индикатором скорости на шкафу управления</td>
			<td>0909252881</td>
		</tr>
		<tr>
			<td>ESD 7,5, Приводная секция, без цифрового индикатора скорости на шкафу управления</td>
			<td>0909252880</td>
		</tr>
		<tr>
			<td>ESI 7,5, Холостая секция</td>
			<td>0909253880</td>
		</tr>
		<tr>
			<td>ESD 15, Приводная секция, с цифровым индикатором скорости на шкафу управления</td>
			<td>0909010881</td>
		</tr>
		<tr>
			<td>ESD 15, Приводная секция, без цифрового индикатора скорости на шкафу управления</td>
			<td>0909010880</td>
		</tr>
		<tr>
			<td>ESI 15, Холостая секция</td>
			<td>0909011880</td>
		</tr>
		<tr>
			<td>ESD 30, Приводная секция, с цифровым индикатором скорости на шкафу управления</td>
			<td>0909012881</td>
		</tr>
		<tr>
			<td>ESD 30, Приводная секция, без цифрового индикатора скорости на шкафу управления</td>
			<td>0909012880</td>
		</tr>
		<tr>
			<td>ESI 30, Холостая секция</td>
			<td>0909013880</td>
		</tr>
		<tr>
			<td>ESD 60, Приводная секция, с цифровым индикатором скорости на шкафу управления</td>
			<td>0909014881</td>
		</tr>
		<tr>
			<td>ESD 60, Приводная секция, без цифрового индикатора скорости на шкафу управления</td>
			<td>0909014880</td>
		</tr>
		<tr>
			<td>ESI 60, Холостая секция&nbsp;</td>
			<td>0909015880</td>
		</tr>
		<tr>
			<td>ESD 90, Приводная секция, с цифровым индикатором скорости на шкафу управления&nbsp;</td>
			<td>0909016881</td>
		</tr>
		<tr>
			<td>ESD 90, Приводная секция, без цифрового индикатора скорости на шкафу управления&nbsp;</td>
			<td>0909016880</td>
		</tr>
		<tr>
			<td>ESI 90, Холостая секция&nbsp;</td>
			<td>0909017880</td>
		</tr>
		<tr>
			<td>ESD 120, Приводная секция, с цифровым индикатором скорости на шкафу управления&nbsp;</td>
			<td>0909018881</td>
		</tr>
		<tr>
			<td>ESD 120, Приводная секция, без цифрового индикатора скорости на шкафу управления&nbsp;</td>
			<td>0909018880</td>
		</tr>
		<tr>
			<td>ESI 120, Холостая секция&nbsp;</td>
			<td>0909019880</td>
		</tr>
	</tbody>
</table>

<p>&nbsp;</p>

<h3>Дополнительное оборудование и аксессуары&nbsp;</h3>

<table border="1" cellpadding="1" cellspacing="1" style="width: 500px;">
	<tbody>
		<tr>
			<td>Кабель интеграции со сварочной частью ESAB (CaB), 10 м, -20 м, -30 м, -40 м, -50 м&nbsp;</td>
			<td>0909530880, -881, -882, -883, -883</td>
		</tr>
		<tr>
			<td>Кабель синхронизации приводных секций 10 м, -20 м, -30 м, -40 м, -50 м&nbsp;</td>
			<td>0909530900, -901, -902, -903, -904</td>
		</tr>
	</tbody>
</table>

<p>&nbsp;</p>


ESD/ESI 7,5-120

<h3>Рельсовые тележки для роликовых опор ESAB</h3>

<p>EDB – приводные и EIB –холостые это серия рельсовых тележек для установки на самоцентрирующиеся роликовые опоры или классического форм фактора.</p>

<p>По аналогии с роликовыми опорами ESAB мы заложили в тележки интеллектуальную и надежную в эксплуатации конструкцию, состоящую из высококачественных ключевых компонентов, включая необслуживаемые подшипники скольжения, стальные колеса с ребордой, а также прямой привод на приводной тележке.</p>

<ul>
	<li>Механическое и электрическое сопряжение как со стандартными роликовыми опорами компании ESAB, так и со специальными версиями входящими в состав линий сборки и наращивания</li>
	<li>Стандартная ширина рельсового пути составляет 1730 мм для роликовых опор г/п до 30 тонн и 2500 мм — для роликовых опор большей грузоподъёмности</li>
</ul>

<h3>Технические характеристики&nbsp;</h3>

<table border="1" cellpadding="1" cellspacing="1" style="width: 500px;">
	<tbody>
		<tr>
			<td>&nbsp;</td>
			<td>EDB/EIB 7,5&nbsp;</td>
			<td>EDB/EIB 15/30&nbsp;</td>
			<td>EDB/EIB 60&nbsp;</td>
			<td>EDB 90&nbsp;</td>
			<td>EDB 120&nbsp;</td>
			<td>EIB 90/120</td>
		</tr>
		<tr>
			<td>Максимальная г/п тележки Приводной/холостой*, тонн&nbsp;</td>
			<td>3,75&nbsp;</td>
			<td>15&nbsp;</td>
			<td>30&nbsp;</td>
			<td>45&nbsp;</td>
			<td>60&nbsp;</td>
			<td>60</td>
		</tr>
		<tr>
			<td>Максимальная нагрузка перемещения приводной тележки, тонн&nbsp;</td>
			<td>7,5&nbsp;</td>
			<td>30&nbsp;</td>
			<td>60&nbsp;</td>
			<td>90&nbsp;</td>
			<td>120&nbsp;</td>
			<td>-</td>
		</tr>
		<tr>
			<td>Мощность привода, кВт&nbsp;</td>
			<td>2 x 0,09&nbsp;</td>
			<td>2 x 0,12&nbsp;</td>
			<td>2 x 0,25&nbsp;</td>
			<td colspan="2" rowspan="1">2 x 0,37 -</td>
			<td>-</td>
		</tr>
		<tr>
			<td>Скорость перемещения Низкая /Средняя/ Высокая, мм/мин&nbsp;</td>
			<td colspan="6" rowspan="1">200 /1000 / 2000</td>
		</tr>
		<tr>
			<td>Ширина рельсового пути, мм&nbsp;</td>
			<td colspan="2" rowspan="1">1730</td>
			<td colspan="4" rowspan="1">2500</td>
		</tr>
		<tr>
			<td>Питающая сеть, В /Ф/ Частота, Гц**</td>
			<td colspan="6" rowspan="1">380 – 440 / 3 / 50</td>
		</tr>
		<tr>
			<td>Тип колеса</td>
			<td colspan="6" rowspan="1">Стальное колесо с одной ребордой</td>
		</tr>
		<tr>
			<td>Масса приводной тележки, кг&nbsp;</td>
			<td>394&nbsp;</td>
			<td>436&nbsp;</td>
			<td>716&nbsp;</td>
			<td>1142&nbsp;</td>
			<td>1234&nbsp;</td>
			<td>-</td>
		</tr>
		<tr>
			<td>Масса холостой тележки, кг&nbsp;</td>
			<td>340&nbsp;</td>
			<td>360&nbsp;</td>
			<td>604&nbsp;</td>
			<td>-&nbsp;</td>
			<td>-&nbsp;</td>
			<td>948</td>
		</tr>
		<tr>
			<td>Длина рельсовой тележки (без учёта ширины рамы опоры), мм&nbsp;</td>
			<td colspan="2" rowspan="1">706&nbsp;</td>
			<td>826&nbsp;</td>
			<td colspan="3" rowspan="1">986</td>
		</tr>
		<tr>
			<td>Увеличение высоты роликовой опоры, мм&nbsp;</td>
			<td colspan="2" rowspan="1">90&nbsp;</td>
			<td>150&nbsp;</td>
			<td colspan="3" rowspan="1">230</td>
		</tr>
	</tbody>
</table>

<p>&nbsp;</p>

<h3>Информация для заказа&nbsp;</h3>

<table border="1" cellpadding="1" cellspacing="1" style="width: 500px;">
	<tbody>
		<tr>
			<td>Приводная рельсовая тележка EDB 7,5&nbsp;</td>
			<td>0909027880</td>
		</tr>
		<tr>
			<td>Холостая рельсовая тележка EIB 7,5&nbsp;</td>
			<td>0909028880</td>
		</tr>
		<tr>
			<td>Приводная рельсовая тележка EDB 15/30&nbsp;</td>
			<td>0909025880</td>
		</tr>
		<tr>
			<td>Холостая рельсовая тележка EIB 15/30&nbsp;</td>
			<td>0909026880</td>
		</tr>
		<tr>
			<td>Приводная рельсовая тележка EDB 60&nbsp;</td>
			<td>0909029880</td>
		</tr>
		<tr>
			<td>Холостая рельсовая тележка EIB 60&nbsp;</td>
			<td>0909030880</td>
		</tr>
		<tr>
			<td>Приводная рельсовая тележка EDB 90&nbsp;</td>
			<td>0909031880</td>
		</tr>
		<tr>
			<td>Холостая рельсовая тележка EIB 90/120&nbsp;</td>
			<td>0909032880</td>
		</tr>
		<tr>
			<td>Приводная рельсовая тележка EDB 120&nbsp;</td>
			<td>0909033880</td>
		</tr>
	</tbody>
</table>

<p>&nbsp;</p>

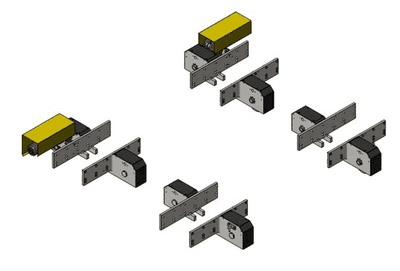

EDB/EIB 7,5-120

Оборудование для позиционирования изделий

популярные товары
