Балочная каретка Beam Travelling Carriage
Идеальное решение для сварочных лабораторий

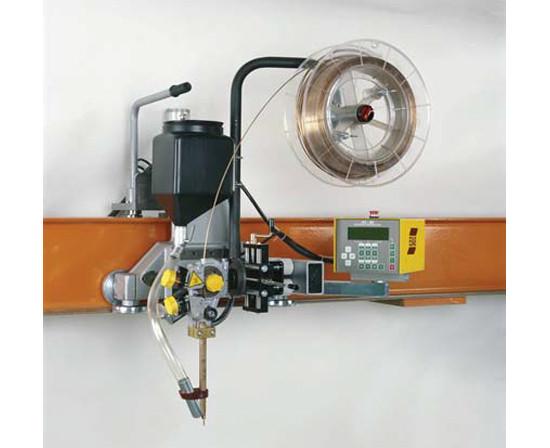

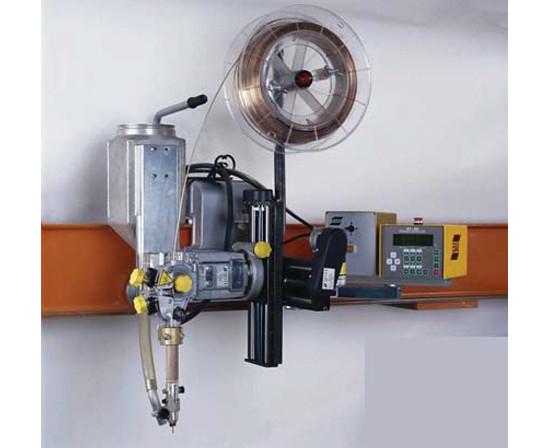

Представляет собой мощную каретку, перемещающуюся по балке. Удобное, надёжное и простое решение сварки продольных, кольцевых швов и/или наплавки при ограниченных площадях. Установка может быть дополнена и согласована с оборудованием для позиционирования изделия – манипуляторами, роликовыми опорами. Основой сварочной каретки является прочное и жесткое литое металлическое основание, подготовленное для установки стандартных сварочных головок A2S или A6S для сварки под слоем флюса или в защитном газе. Благодаря устройству рассоединения привода перемещения каретку можно вручную переместить вдоль балки.
- Идеально подходит для дуговой сварки под флюсом (SAW), в том числе используют технологию TANDEM или сварки в среде защитных газов (GMAW).
- Для сварки в продольном направлении или кольцевых швов.
- Тележка предназначена для перемещения по стандартной двутавровой балке IPE 300 или специально обработанной усиленной двутавровой балке, которая обеспечивает стабильное и плавное перемещение каретки, положительно сказывается на качестве сварки и/или наплавки.
- Быстрое и простое программирование параметров перемещения и сварки с помощью блока управления A2-A6 PEK.
- Отключаемый привод для ручного перемещения
|
Технические характеристики |
|
|
Скорость перемещения, м/мин |
6,0-200 |
|
Вес, кг |
60 |
|
Стандартная длина рельса, м |
3 |
|
Ширина портала, мм |
1730-3000 |
- Усиленная тележка, монтируемая на боковой стороне балки, подходит для размещения нескольких сварочных головок для дуговой сварки под флюсом и большинства опций, имеющихся на системах колонн со стрелами.
- Размеры поперечных балок до 1,2 м, грузоподъемность до 1,4 тонн.
- Двигатель VEC с редуктором, реечной передачей для надежного стабильного перемещения тележки.
- Различные транспортные блоки для выбора скоростей, соответствующих требованиям процесса.
Информация для заказа
|
Наименование |
Артикул |
| Балочная каретка Beam-Travelling Carriage | 0457897881 |
| Путь-консоль для BTC длиной 3,0 м | 0145282880 |
| Путь-консоль для BTC длиной 4,5 м | 0145282881 |
| Путь-консоль для BTC длиной 6,0 м | 0145282882 |
| Комплект основных рельсов для MechTrac, 3 м | 0806707880 |
| Путь-консоль для BTC длиной 8,0 м | 0145282883 |
Дополнительное оснащение
Предлагаются широкие возможности по оснащению балочных кареток Beam-Travelling Carriage дополнительными опциями для решения конкретных производственных задач или комплекcного решения ряда задач.
Информация для заказа
|
Наименование |
Артикул |
| Тележка MBVA 330 | 0150765880 |
| Транспортный блок, диапазон скоростей 3-80 см/мин | 0150943880 |
| Транспортный блок, диапазон скоростей 11-125 см/мин | 0150943881 |
| Транспортный блок, диапазон скоростей 14-250 см/мин | 0150943882 |
| Транспортный блок, диапазон скоростей 37-1500 см/мин | 0150943883 |
| Транспортный блок, диапазон скоростей 27-530 см/мин | 0150943884 |
| Балка 330, 3 м, 240 кг | 0803348880 |
| Балка 330, 4,5 м, 480 кг | 0803348881 |
| Балка 330, 6 м, 720 кг | 0803348882 |
| Балка 330, 7,5 м, 960 кг | 0803348883 |
| Балка 330, 9 м, 1000 кг | 0803348884 |
| Балка 330, 10,5 м, 1200 кг | 0803348885 |
| Балка 330, 12 м, 1420 кг | 0803348886 |
| Несущий кронштейн | 0812668880 |
| Балка с кабелеукладчиком, 3 м | 0811519880 |
| Балка с кабелеукладчиком, 6 м | 0811519886 |
|
Технические характеристики |
|
|
Номинальная нагрузка, Н (кгс) |
10000 (1000) |
|
Номинальный крутящий момент, Нм (кгс·м) |
3300 (330) |
|
Масса, кг |
95 |
