ESAB Railtrac B42V

Еще нет ни одного отзыва
Добавить отзыв
Производитель: ESAB
ESAB
В наличии
Наличие товара и стоимость уточняйте у менеджера:
+7 (846) 207-99-02
Доставка:
  • Самовывоз
  • Доставка до терминала
  • Доставка по Самаре
Описание

Railtrac B42V

Многоцелевая универсальная программируемая система

Система Railtrac B42V состоит из компонентов, которые можно сконфигурировать для создания оптимального решения в области механизированной сварки.

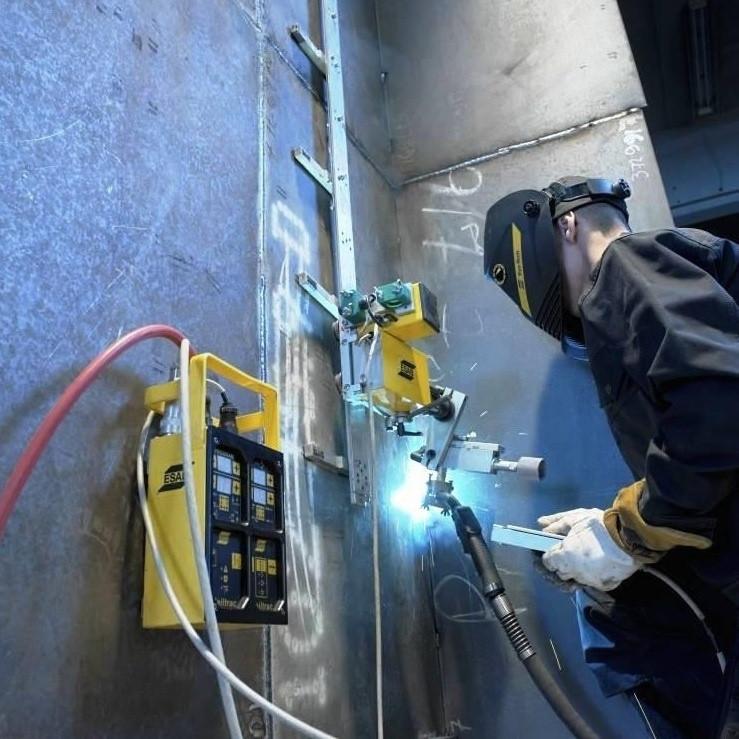

Для минимизации проблем, связанных с суровыми условиями окружающей среды, большинство механических деталей изготовлены из алюминия или нержавеющей стали. Система Railtrac B42V предназначена для горизонтальной и вертикальной сварки.

  • Питание 42 В переменного тока или работа от аккумуляторной батареи.
  • Электронный модуль с микропроцессорным контроллером в одном встроенном корпусе.
  • Шаговый двигатель для перемещения и сварки с поперечными колебаниями электрода.
  • Только один кабель, подключаемый к источнику питания (не требуется при использовании батареи) и один кабель для пульта дистанционного управления (если применяется), возможность работы без функции дистанционного управления.
  • Программирование и управление блоком можно осуществлять непосредственно с помощью органов управления, расположенных на Railtrac
  • Два экрана с высоким разрешением для быстрого просмотра в любом направлении.
  • Программирование шаблонов поперечных колебаний электрода и скорости перемещения на пульте дистанционного управления, возможность дистанционного регулирования напряжения и скорости подачи проволоки с использованием до 5 стандартных программ.
  • Степень защиты блока Railtrac и пульта дистанционного управления: IP 44.
  • Возможность выбирать сварку с левой или правой стороны для пульта дистанционного управления в соответствии с перемещением каретки.

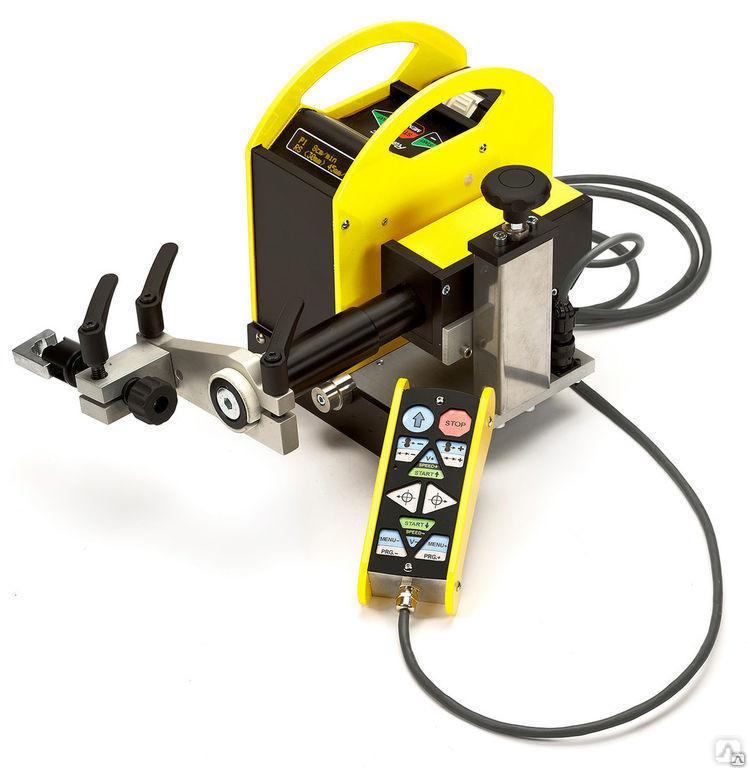

Дистанционное управление для самых суровых условий окружающей среды:

С помощью прочного и легкого пульта дистанционного управления, поставляемого с системой Railtrac B42V, оператор может получить доступ к любой функции и управлять ей, не поднимая сварочный щиток. Кнопки индивидуальной формы предусмотрены для:

  • запуска и остановки
  • переключения программ
  • изменения направления перемещения или сварки (направления резки)
  • изменения скорости перемещения или сварки (скорости резки)
  • регулировки амплитуды поперечных колебаний электрода
  • смещения нулевой линии
  • настройки сварочного тока (скорости подачи проволоки)
  • настройки сварочного напряжения

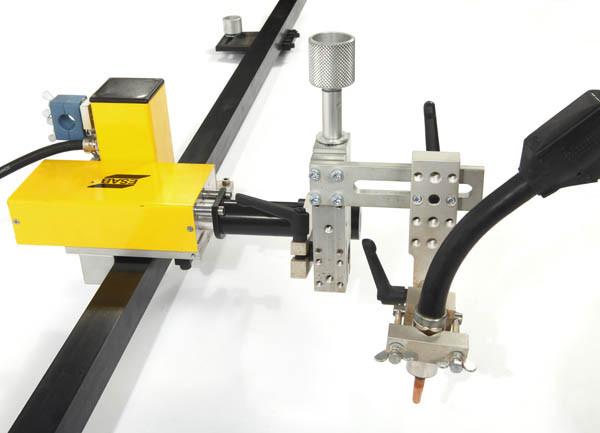

Комбинированная рельсовая система для жесткой или гибкой установки:

Комбинированный рельс Railtrac используется для перемещения каретки и может быть гибким или жестким, усиленным жесткой планкой. Жесткая планка вставляется в отверстия, предусмотренные в рельсе. Это позволяет выполнять сварку на плоских и криволинейных поверхностях (мин. диаметр 1600 мм). Комбинированный рельс имеет гладкую поверхность без зубьев, на которой в процессе эксплуатации образуются насечки. При необходимости увеличения длины рельса можно легко соединить несколько рельсов.

Класс защиты IP 44

В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения к токоведущим частям пальцами или инструментом. Конструкция защищена от брызг воды, которые могут быть направлены на изделие с любого направления.

Информация для заказа

Наименование

Артикул

Система для механизированной сварки Railtrac B42V (без аккумулятора)
* Railtrac поставляется с универсальным держателем горелки Ø10-22

0398 146 016

Оснащение

Наименование

Артикул

Railtrac B42V

Аккумулятор, Railtrac B42V

0457 468 074

Зарядное устройство аккумулятора B501/B42V

0457 468 072

Кабель управления 5 м, Railtrac

0457 360 880

Универсальный кабель управления 5 м

0457 360 886

Адаптер для источников тока Warrior

0465 451 881

Адаптер для источников с цифровым управлением

0459 681 880

Кронштейн стыковки рельс Railtrac

0398 146 120

Трансформатор 42B, Railtrac

0457 467 880

Плавающая головка, Railtrac

0398 145 211

Горизонтальный угловой кронштейн ±22°, Railtrac B42V

0398 145 203

Вертикальный угловой кронштейн 0 – 60°, Railtrac B42V

0398 145 202

Держатель горелки Ø15-30 мм, Railtrac B42V

0398 145 106

Держатель горелки PSF

0398 145 101

Поворотный держатель горелки, Railtrac

0398 145 104

Гибкий алюминиевый рельс Railtrac, 2,5 м

0398 146 115

Гибкий алюминиевый рельс 5 м, Railtrac B42V

0398 146 119

Гибкий рельс 2,5 м + 8 магнитных фиксаторов, Railtrac

0398 146 112

Гибкий рельс 2,5 м + 4 вакуумных фиксатора, Railtrac

0398 146 113

Жесткая планка рельса 2,5 м, Railtrac

0398 146 116

Магнитный фиксатор направляющего рельса, Railtrac(мин. 8 шт. на 2,5 метра)

0398 146 100

Эжекторный вакуумный фиксатор рельса, до 90°С (мин. 4 шт. на 2,5 метра)

0398 146 104

Эжекторный вакуумный фиксатор рельса, до 200°С(мин. 4 шт. на 2,5 метра)

0398 146 105

Характеристики
Аккумуляторная батарея, В18
Амплитуда поперечных колебаний, мм0-30
Дистанционное управление1
Длина сварки – авто возврата, мм10 - 9999
Класс безопасностиDIN40050
Класс защитыIP 44
Класс защиты IP 44В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения к токоведущим частям пальцами или инструментом. Конструкция защищена от брызг воды, которые могут быть направлены на изделие с любого направления.
Кол-во программ:5
Количество шаблонов колебаний:3
Макс. полезная нагрузка (аккумуляторная батарея), кг5
Макс. полезная нагрузка, кг10
Макс. температура магнитных/вакуумных креплений, °C70 / 90
Масса, кг8
Механическая поперечная регулировка, мм+/- 40
Минимальный радиус кривизны рельса, ммØ 1600
Напряжение питания переменного тока, В20-50
Напряжение питания постоянного тока, В24-70
Потребляемая мощность, ВтМакс. 50
При использовании аккумуляторной батареи, мм/сек25
Размеры каретки (Д x Ш x В), мм210 x 360 x 230
Скорость быстрого перемещения каретки, мм/сек30
Скорость каретки, мм/сек0,4-25
Скорость поперечных колебаний, мм/сек10-50
Смещение нулевой линии, мм+/- 30
Время работы от батареи 5 А-ч:3-4 ч
Время задержки при поперечных колебаниях, сек0,0-5,0
Высота регулировки суппорта, мм+/- 45
