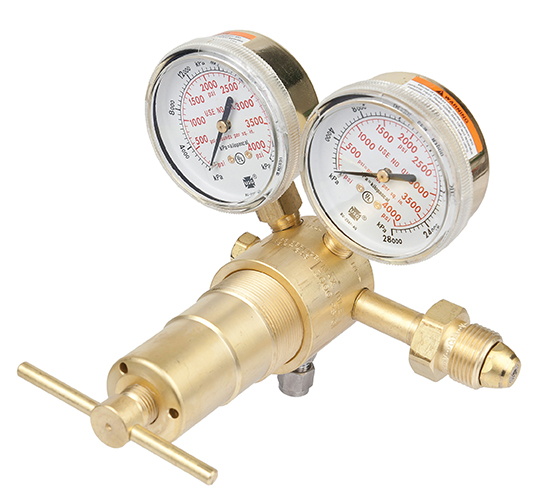

Редукторы SR4 разработаны специально для крупных баллонов и процессов тяжелой нагрузки, а также для тестирования емкостей на герметичность.
Преимущества
Мощный поршневой редуктор для высокого давления. Идеальный выбор для испытаний на герметичность сосудов под давлением. Некоторые модели обеспечивают выходной давление до 4500 PSIG. ДИЗАЙН/КОНСТРУКЦИЯ
- Корпус и защитная крышка из обработанной латуни
- 2.5"" (63.5 мм) манометр – латунь
- Седло клапана патронного типа PCTFE
- Поршневой привод – латунь
- Втулка из делрина для плавного регулирования
- Внешние регулируемые перепускные клапаны на моделях серии F и G
- Модели для водорода оснащены продувочным перепускным клапаном (модели серии J не оснащены)
- Керамический впускной фильтр – бронза
Встраивание в панель Все редукторы SR 4 серии можно встроить в панель/щит (требуется отверстие в щите диаметром 1.75"" (44.5 мм)) Для встраивания на одном уровне со щитом необходимо заказать одну монтажную гайку 1409- 0093. Для регулируемого встраивания, необходимо заказать две монтажные гайки 1409-0093.
Отрасли
- Industrial and General Fabrication
- Repair and Maintenance
- Structural Steel Fabrication
- Light Fabrication
Тех. характеристики
| Артикул |
0781-1405 |
| Газ из баллонов |
Oxygen |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4F-540 (SR4F-540) |
| Впуск CGA |
540 |
| Выпуск CGA |
1/4" Swaglok® |
| Макс. входное давление |
3000 psig |
| Пропускная способность |
30-750 psig |
| Артикул |
0781-1425 |
| Газ из баллонов |
Oxygen |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4G-540 (SR4G-540) |
| Впуск CGA |
540 |
| Выпуск CGA |
1/4" Swaglok® |
| Макс. входное давление |
3000 psig |
| Пропускная способность |
100-1500 psig |
| Артикул |
0781-1445 |
| Газ из баллонов |
Oxygen |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4J-540 (SR4J-540) |
| Впуск CGA |
540 |
| Выпуск CGA |
1/4" Swaglok® |
| Макс. входное давление |
3000 psig |
| Пропускная способность |
200-3000 psig |
| Артикул |
0781-1408 |
| Газ из баллонов |
Inert Gas |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4F-580 (SR4F-347) |
| Впуск CGA |
347 |
| Выпуск CGA |
1/4" Swagelok® |
| Макс. входное давление |
5500 psig |
| Пропускная способность |
50-750 psig |
| Артикул |
0781-1430 |
| Газ из баллонов |
Inert Gas |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4G-680 (SR4G-346) |
| Впуск CGA |
346 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
3000 psig |
| Пропускная способность |
100-1500 psig |
| Артикул |
0781-1448 |
| Газ из баллонов |
Inert Gas |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4J-580 (SR4J-346) |
| Впуск CGA |
346 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
3000 psig |
| Пропускная способность |
200-3000 psig |
| Артикул |
0781-1403 |
| Газ из баллонов |
Air |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4F-347 (SR4K-347) |
| Впуск CGA |
347 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
5500 psig |
| Пропускная способность |
300-4500 psig |
| Артикул |
0781-1422 |
| Газ из баллонов |
Air |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4G-346 (SR4F-580) |
| Впуск CGA |
580 |
| Выпуск CGA |
1/4" Swagelok® |
| Макс. входное давление |
3000 psig |
| Пропускная способность |
50-750 psig |
| Артикул |
0781-1442 |
| Газ из баллонов |
Air |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4J-346 (SR4F-680) |
| Впуск CGA |
680 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
5500 psig |
| Пропускная способность |
50-750 psig |
| Артикул |
0781-1463 |
| Газ из баллонов |
Air |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4K-347 (SR4G-580) |
| Впуск CGA |
580 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
3000 psig |
| Пропускная способность |
100-1500 psig |
| Артикул |
0781-1404 |
| Газ из баллонов |
Methane, Hydrogen |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4F-350 (SR4G-680) |
| Впуск CGA |
680 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
5500 psig |
| Пропускная способность |
100-1500 psig |
| Артикул |
0781-1424 |
| Газ из баллонов |
Methane, Hydrogen |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4G-350 (SR4J-580) |
| Впуск CGA |
580 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
3000 psig |
| Пропускная способность |
200-3000 psig |
| Артикул |
0781-1444 |
| Газ из баллонов |
Methane, Hydrogen |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4J-350 (SR4J-680) |
| Впуск CGA |
680 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
5500 psig |
| Пропускная способность |
200-3000 psig |
| Артикул |
0781-1401 |
| Газ из баллонов |
CO2 |
| Диаметр |
2.5 in. (63.5 mm) |
| Материал корпуса |
Brass |
| Модель |
SR 4F-320 (SR4J-677) |
| Впуск CGA |
677 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
7500 psig |
| Пропускная способность |
200-3000 psig |
| Впуск CGA |
680 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
5500 psig |
| Модель |
SR4K-680 |
| Пропускная способность |
300-4500 psig |
| Впуск CGA |
677 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
7500 psig |
| Модель |
SR4K-677 |
| Пропускная способность |
300-4500 psig |
| Впуск CGA |
350 |
| Выпуск CGA |
1/4" Swagelok® |
| Макс. входное давление |
3000 psig |
| Модель |
SR4F-350 |
| Пропускная способность |
50-750 psig |
| Впуск CGA |
350 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
3000 psig |
| Модель |
SR4G-350 |
| Пропускная способность |
100-1500 psig |
| Впуск CGA |
350 |
| Выпуск CGA |
1/4" Swagelok |
| Макс. входное давление |
3000 psig |
| Модель |
SR4J-350 |
| Пропускная способность |
200-3000 psig |
| Впуск CGA |
320 |
| Выпуск CGA |
CGA 032 5/8" – 18 UNF |
| Макс. входное давление |
3000 psig |
| Модель |
SR4F-320 |
| Пропускная способность |
50-750 psig |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Oxygen |
| Макс. входное давление |
5500-7500 psig |
| Макс. давление подачи |
50-750 psig |
| Модель |
SR 4F-540 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Oxygen |
| Макс. давление подачи |
100-1500 psig |
| Модель |
SR 4G-540 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Oxygen |
| Макс. давление подачи |
200-3000 psig |
| Модель |
SR 4J-540 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Inert Gas |
| Макс. давление подачи |
50-750 psig |
| Модель |
SR 4F-580 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Inert Gas |
| Макс. давление подачи |
100-1500 psig |
| Модель |
SR 4G-680 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Inert Gas |
| Макс. давление подачи |
200-3000 psig |
| Модель |
SR 4J-580 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Air |
| Макс. давление подачи |
50-750 psig |
| Модель |
SR 4F-347 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Air |
| Макс. давление подачи |
100-1500 psig |
| Модель |
SR 4G-346 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Air |
| Макс. давление подачи |
200-3000 psig |
| Модель |
SR 4J-346 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Air |
| Макс. давление подачи |
300-4500 psig |
| Модель |
SR 4K-347 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Methane, Hydrogen |
| Макс. давление подачи |
50-750 psig |
| Модель |
SR 4F-350 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Methane, Hydrogen |
| Макс. давление подачи |
100-1500 psig |
| Модель |
SR 4G-350 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
Methane, Hydrogen |
| Макс. давление подачи |
200-3000 psig |
| Модель |
SR 4J-350 |
| Выпуск CGA |
1/4" |
| Газ из баллонов |
CO2 |
| Макс. давление подачи |
50-750 psig |
| Модель |
SR 4F-320 |
