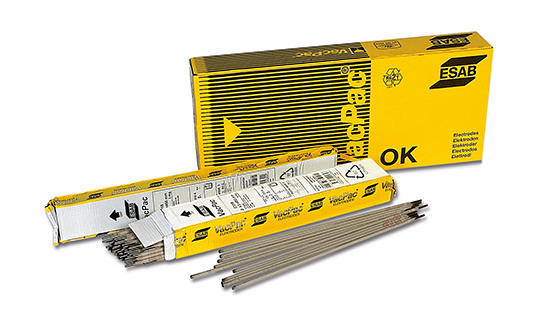

OK 50.40
- Самовывоз
- Доставка до терминала
- Доставка по Самаре
Тип покрытия – рутилово-основное. Простой в применении электрод, предназначенный для сварки неповоротных стыков труб из конструкционных сталей с пределом прочности до 500 МПа в положении вертикаль на подъем. Невысокий коэффициент наплавки позволяет легко удерживать сварочную ванну небольших размеров в различных пространственных положениях и легко формировать обратный валик корневого прохода.
Ток: ~ / = (+ / ̶ )
Пространственные положения при сварке: 1, 2, 3, 4, 6
Напряжение холостого хода: 60 В
Выпускаемые диаметры: 2,5; 3,2; 4,0 и 5,0 мм
Режимы прокалки: 200-250°С, 60 мин
|
Классификации и одобрения |
Типичные характеристики наплавленного металла |
|
|
Химический состав, % |
Механические свойства |
|
|
EN ISO 2560-A: E 42 2 RA 5 3 AWS A5.1: E7027 ГОСТ 9467: Э50 (условно) ABS: 3Y BV: 3Y DNV.GL: III Y LR: 3YМ |
С 0,09 Mn 0,75 Si 0,25 P max 0,030 S max 0,030 |
σт 430 МПа σв 520 МПа δ 26% KCV: 81 Дж/см2 при -20°С 69 Дж/см2 при -30°С |
Типичные свойства образца с V-образным надрезом по Шарпи
| Работа удара | Температура испытания | |||
| После Сварки | ||||
| ≥59 J | -20 degC | |||
| ≥35 J | -30 degC | |||
Механические свойства при растяжении
| Защитный газ | Предел прочности при растяжении | Предел текучести | Состояние | Удлинение |
| ISO | 540 MPa (78 ksi) | 470 MPa (68 ksi) | После сварки | 25 % |
Данные наплавки
| Ток | Время горения электрода при 90% от макс. Тока | Производительность наплавки при токе 90% от максимального | Диаметр | КПД, % | Кол-во электродов/кг наплавл. Металла | В |
| 50-100 A | 51 sec | 0.8 kg/h (1,8 lb/h) | 2.5 x 350.0 mm (0.098 x 13,8 in.) | 80 % | 88.0 | 23 V |
| 80-150 A | 53 sec | 1.15 kg/h (2,5 lb/h) | 3.2 x 350.0 mm (1/8 x 13,8 in.) | 55 % | 59 | 24 V |
| 130-190 A | 90 sec | 1.5 kg/h (3,3 lb/h) | 4.0 x 450.0 mm (5/32 x 17,7 in.) | 150 % | 27.0 | 22 V |
| 170-280 A | 92.3 sec | 2.26 kg/h (5,0 lb/h) | 5.0 x 450.0 mm (0.197 x 17,7 in.) | 58 % | 17.2 | 27.2 V |
Классификации
| Классификации | AWS A5.1 : E6013 EN ISO 2560-A : E 42 2 RB 1 2 ГОСТ 9467 : Э50 (условно) |
Одобрения
| Одобрения | CE EN 13479 DB 10.039.14 DNV 2 LR 2 VdTÜV 00629 |
| Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
Характеристики расходного материала
| Тип сплава | Carbon Manganese |
| Тип покрытия | Rutile-basic covering |
| Сварочный ток | AC, DC+- |
Хим. состав наплавленного металла
| Хим. состав наплавленного металла | ||||||||||||||
| C | Mn | Si | ||||||||||||
| 0.07 % | 0.5 % | 0.2 % | ||||||||||||
