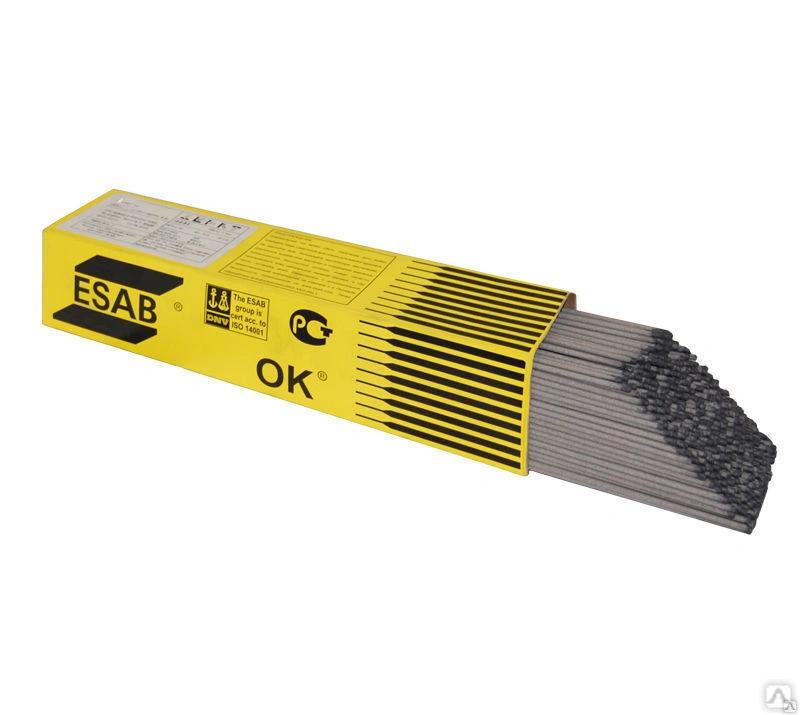

OK 74.78 2.5x350mm 1/4 VP

Еще нет ни одного отзыва
Добавить отзыв
Производитель: ESAB
ESAB
В наличии
Наличие товара и стоимость уточняйте у менеджера:
+7 (846) 207-99-02
Доставка:
  • Самовывоз
  • Доставка до терминала
  • Доставка по Самаре
Описание

Тип покрытия – основное. Электроды с основной обмазкой, обладающей повышенной влагостойкостью, предназначенный для сварки, как на переменном, так и на постоянном токе обратной полярности высокопрочных сталей с пределом текучести до 550 МПа. В наплавленном металле гарантируются высокие показатели ударной вязкость при температурах до -40°С. Данные электроды особенно актуальны, когда прокалка электродов перед сваркой является весьма затруднительной операцией. Их можно также применять для стыковой сварки с заформовкой ж/д рельсов класса R220-R260 с пределом прочности 800-900 МПа и наплавки их рабочей поверхности, когда требуется твердость наплавленного слоя ~250 HV.
Ток: ~ / = (+)
Пространственные положения при сварке: 1, 2, 3, 4, 6
Напряжение холостого хода: 65В
Режимы прокалки: 330-370°С, 2 часа



Преимущества

  • Ток:
  • / = (+)
    Пространственные положения при сварке: 1, 2, 3, 4, 6
    Напряжение холостого хода: 65В
    Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара Температура испытания
После Сварки
113 J -20 degC
75 J -60 degC

Механические свойства при растяжении

Защитный газ Предел прочности при растяжении Предел текучести Состояние Удлинение
ISO 650 MPa (94 ksi) 600 MPa (87 ksi) После сварки 24 %

Данные наплавки

Ток Время горения электрода при 90% от макс. Тока Производительность наплавки при токе 90% от максимального Диаметр КПД, % Кол-во электродов/кг наплавл. Металла В
75-100 A 55 sec 0.9 kg/h (2,0 lb/h) 2.5 x 350.0 mm (0.098 x 13,8 in.) 62 % 73.0 22 V
105-140 A 86 sec 1.3 kg/h (2,9 lb/h) 3.2 x 450.0 mm (1/8 x 17,7 in.) 65 % 32.0 23 V
140-190 A 97 sec 1.8 kg/h (4,0 lb/h) 4.0 x 450.0 mm (5/32 x 17,7 in.) 65 % 20.5 23 V
190-260 A 100 sec 2.6 kg/h (5,7 lb/h) 5.0 x 450.0 mm (0.197 x 17,7 in.) 68 % 14.0 24 V
240-340 A 103 sec 3.6 kg/h (7,9 lb/h) 6.0 x 450.0 mm (0.236 x 17,7 in.) 69 % 10 24 V

Классификации

Классификации ГОСТ 9467 : Э60 (условно)
EN ISO 18275-A : E 55 4 MnMo B 3 2 H5
AWS A5.5 : E9018-D1

Одобрения

Одобрения ABS 3YH5
BV 3YH5
DNV III YH5
LR 3YH5
Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава Low alloyed (0.4 % Mo)
Тип покрытия Basic covering
Диффузионный водород < 5.0 ml/100g
Сварочный ток AC, DC+

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C Cr Mn Mo Ni Si
0.05 % 0.03 % 1.60 % 0.35 % 0.03 % 0.35 %



Номера деталей и комплектующие

Номер запчасти : OK 74.78
74782530K0
74783240G0
74784040G0
74785040G0
74786040G0
Характеристики
Вес5 (кг)
