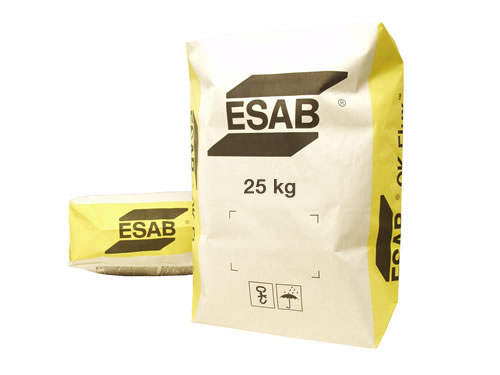

OK Flux 10.81
- Самовывоз
- Доставка до терминала
- Доставка по Самаре
Агломерированный кислый флюс, предназначенный для получения гладких валиков и хорошо сформированных, вогнутых угловых швов. Преимущества применения такого флюса основаны на получении гладкой поверхности и превосходной отделяемости шлака. Он предназначен для сварки с ограниченным числом проходов толщин примерно до 25 мм. Применим для одно- и двухдуговой сварки и сварки расщепленной дугой. Флюс одинаково хорошо работает как на постоянном, так и на переменном токе, а значительное легирование наплавленного металла Si делает его особенно пригодным для высокоскоростной сварки. Благодаря своим хорошим сварочно-технологическим свойствам OK Flux 10.81 часто используется для производства сосудов работающих под давлением и спиральношовных водяных труб. Превосходное смачивание боковых стенок придает швам профиль предпочтительный для работы при динамических нагрузках, что нашло свое применение в строительстве, изготовлении балок, автомобилестроении и особенно при приварке труб к ребрам при производстве теплообменных панелей. Поскольку трубы являются тонкостенными и находятся под давлением, то подрезы являются недопустимым дефектом. Однако необходимо учитывать, что превосходные форма шва и сварочно-технологические характеристики достигается благодаря не только особой формуле, но и низкому индексу основности флюса, что снижает ударную вязкость наплавленного металла при отрицательных температурах, накладывая некоторые ограничения на условия эксплуатации изделий, сваренных с его применением. Великолепный внешний вид сварных швов, превосходная отделяемость шлака и высокая скорость сварки – это лишь несколько преимуществ, которые предлагает OK Flux 10.81.
Режимы прокалки: 275-325°С, 2-4 часа
Одобрения флюса: НАКС
Преимущества
- Типичный химический состав флюса:Al2O3+MnO 55%CaF2 5%CaO+MgO 5%SiO2+TiO2 30%Режимы прокалки: 275-325°С, 2-4 часаОдобрения флюса: НАКС
Классификации
| Класс | S A AR 1 97 AC |
| Название | EN ISO 14174 |
Одобрения
| Одобрения | CE EN 13479 DB 51.039.04 PL : NAKS/HAKC RD 03-613-03 |
| Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
Характеристики расходного материала
| Перенос легирующего элемента | Very high Silicon and moderately Manganese alloying |
| Показатель щелочности | nom: 0.6 |
| Плотность | nom: 1.2 kg/dm3 |
| Размер гранулы | 0.2-1.6 mm (10x65 mesh) or 0.2-1.25 mm (14x65 mesh) |
| Тип шлака | Aluminate-rutile |
Расход флюса
| В | кг флюс / кг проволока DC+ | кг флюс / кг проволока AC |
| 26 V | 0.7 kg | 0.6 kg |
| 30 V | 1.0 kg | 0.9 kg |
| 34 V | 1.3 kg | 1.2 kg |
| 38 V | 1.6 kg | 1.4 kg |
| Ток | Габаритные размеры | Скорость перемещения |
| 580 A | Ø 4.0 mm | 55 cm/min |
Классификации
| Проволока | AWS/EN | EN - Наплавленный металл | AWS - После сварки | AWS - PWHT |
| OK Autrod 12.22 | A5.17:EM12K/ 14171-A:S2Si | 14171-A: S 50 A AR S2Si | A5.17: F7AZ-EM12K | A5.17: F7PZ-EM12K |
| OK Autrod 12.24 | A5.23:EA2/ 14171-A:S2Mo; 24598-A:S S Mo | 14171-A: S 50 A AR S2Mo | A5.23: F9AZ-EA2-A4 | A5.23: F9PZ-EA2-A4 |
| OK Autrod 12.20 | A5.17:EM12/ 14171-A:S2 | 14171-A: S 46 0 AR S2 | A5.17: F7A0-EM12 | A5.17: F7PZ-EM12 |
| OK Autrod 12.10 | A5.17:EL12/ 14171-A:S1 | 14171-A: S 42 A AR S1 | A5.17: F7AZ-EL12 | A5.17: F7PZ-EL12 |
| OK Autrod 13.10 SC | A5.23:EB2R/ 24598-A:S S CrMo1 | - | A5.23: F9PZ-EB2R-G | |
| OK Autrod 13.36 | A5.23:EG/ 14171-A:S2Ni1Cu | 14171-A: S 50 A AR S2Ni1Cu | A5.23: F9A0-EG-G | |
| OK Autrod 12.30 | 14171-A:S3 | 14171-A: S 50 0 AR S3 | - |
Одобрения
| Проволока | ABS | BV | CE | DB | DNV | GL | LR | VdTÜV |
| OK Autrod 12.10 | - | - | * | * | - | - | - | * |
| OK Autrod 12.20 | * | * | * | * | * | * | * | * |
| OK Autrod 12.22 | - | - | * | - | - | - | - | - |
| OK Autrod 12.24 | - | - | - | - | - | - | - | * |
| OK Autrod 12.30 | - | - | * | * | - | - | - | * |
| OK Autrod 13.10 SC | - | - | - | - | - | - | - | * |
| OK Autrod 13.36 | - | - | * | - | - | - | - | - |
| Применимо для определенных производственных подразделений. Свяжитесь с ЭСАБ для получения более подробной информации. Для загрузки информационного бюллетеня по комбинации флюс/проволока посетите esab.com |
Типичные механические свойства
| Проволока | Состояние | Предел текучести | Предел прочности при растяжении | Ударная вязкость по Шарпи, V-образный надрез | Удлинение | Продолжительность испытаний |
| OK Autrod 12.10 | После сварки AWS DC+ | 450 MPa (65 ksi) |
540 MPa (78 ksi) |
50 J @ 20°C, (37 ft-lb @ 68 °F) 30 J @ 0°C, (22 ft-lb @ 32 °F) |
25 % | |
| OK Autrod 12.10 | После сварки EN AC | 450 MPa | 530 MPa (77 ksi) |
80 J @ 20°C, (59 ft-lb @ 68 °F) 40 J @ 0°C, (30 ft-lb @ 32 °F) |
25 % | |
| OK Autrod 12.20 | После сварки AWS DC+ | 510 MPa (74 ksi) |
610 MPa (88 ksi) |
80 J @ 20°C, (59 ft-lb @ 68 °F) 60 J @ 0°C, (44 ft-lb @ 32 °F) 40 J @ -18°C, (30 ft-lb @ -0.4 °F) |
25 % | |
| OK Autrod 12.20 | После сварки EN AC | 500 MPa | 570 MPa (83 ksi) |
90 J @ 20°C, (67 ft-lb @ 68 °F) 70 J @ 0°C, (52 ft-lb @ 32 °F) 50 J @ -18°C, (37 ft-lb @ -0.4 °F) |
30 % | |
| OK Autrod 12.22 | После сварки AWS DC+ | 530 MPa (77 ksi) |
610 MPa (88 ksi) |
60 J @ 20°C, (44 ft-lb @ 68 °F) |
24 % | |
| OK Autrod 12.22 | После сварки EN AC | 550 MPa | 640 MPa (93 ksi) |
70 J @ 20°C, (52 ft-lb @ 68 °F) |
20 % | |
| OK Autrod 12.24 | После сварки AWS DC+ | 565 MPa (82 ksi) |
660 MPa (96 ksi) |
65 J @ 20°C, (48 ft-lb @ 68 °F) 45 J @ 0°C, (33 ft-lb @ 32 °F) |
23 % | |
| OK Autrod 12.24 | После сварки EN AC | 650 MPa | 715 MPa (104 ksi) |
80 J @ 20°C, (59 ft-lb @ 68 °F) 50 J @ 0°C, (37 ft-lb @ 32 °F) |
24 % | |
| OK Autrod 12.30 | После сварки EN AC | 550 MPa | 620 MPa (90 ksi) |
100 J @ 20°C, (74 ft-lb @ 68 °F) 80 J @ 0°C, (59 ft-lb @ 32 °F) |
25 % | |
| OK Autrod 12.30 | После сварки EN DC+ | 550 MPa | 640 MPa (93 ksi) |
80 J @ 20°C, (59 ft-lb @ 68 °F) 60 J @ 0°C, (44 ft-lb @ 32 °F) |
25 % | |
| OK Autrod 13.10 SC | PWHT PWHT 575A DC+ 29V | 650 MPa (94 ksi) |
730 MPa (106 ksi) |
30 J @ 20°C, (22 ft-lb @ 68 °F) |
22 % | 1 hr |
| OK Autrod 13.36 | После сварки AWS DC+ | 570 MPa (83 ksi) |
680 MPa (99 ksi) |
55 J @ 20°C, (41 ft-lb @ 68 °F) 40 J @ 0°C, (30 ft-lb @ 32 °F) 35 J @ -18°C, (26 ft-lb @ -0.4 °F) |
23 % | |
| OK Autrod 13.36 | После сварки EN AC | 610 MPa | 680 MPa (99 ksi) |
80 J @ 20°C, (59 ft-lb @ 68 °F) 50 J @ 0°C, (37 ft-lb @ 32 °F) 40 J @ -20°C, (30 ft-lb @ -4 °F) |
25 % |
Хим. состав наплавленного металла
| Хим. состав наплавленного металла | ||||||||||||||
| C | Cr | Cu | Mn | Mo | Ni | P | S | Si | ||||||
| OK Autrod 12.10 AC, 580A, 29V | ||||||||||||||
| 0.07 % | - | - | 1.1 % | - | - | - | - | 0.7 % | ||||||
| OK Autrod 12.10 DC+, 580A, 29V | ||||||||||||||
| 0.06 % | - | - | 1.2 % | - | - | - | - | 0.8 % | ||||||
| OK Autrod 12.20 AC , 580A, 29V | ||||||||||||||
| 0.09 % | - | - | 1.4 % | - | - | - | - | 0.7 % | ||||||
| OK Autrod 12.20 DC+, 580A, 29V | ||||||||||||||
| 0.07 % | - | - | 1.5 % | - | - | - | - | 0.8 % | ||||||
| OK Autrod 12.22 AC, 580A, 29V | ||||||||||||||
| 0.09 % | - | - | 1.4 % | - | - | - | - | 0.8 % | ||||||
| OK Autrod 12.22 DC+, 580A, 29V | ||||||||||||||
| 0.07 % | - | - | 1.5 % | - | - | - | - | 0.9 % | ||||||
| OK Autrod 12.24 AC, 580A, 29V | ||||||||||||||
| 0.09 % | - | - | 1.4 % | 0.5 % | - | - | - | 0.7 % | ||||||
| OK Autrod 12.24 DC+, 580A, 29V | ||||||||||||||
| 0.07 % | - | - | 1.5 % | 0.5 % | - | - | - | 0.8 % | ||||||
| OK Autrod 12.30 AC, 580A, 29V | ||||||||||||||
| 0.10 % | - | - | 1.7 % | - | - | - | - | 0.6 % | ||||||
| OK Autrod 12.30 DC+, 580A, 29V | ||||||||||||||
| 0.08 % | - | - | 1.75 % | - | - | - | - | 0.7 % | ||||||
| OK Autrod 13.10 SC DC+, 575A, 29V | ||||||||||||||
| 0.06 % | 1.0 % | - | 1.4 % | 0.5 % | - | 0.020 % | 0.010 % | 0.9 % | ||||||
| OK Autrod 13.36 AC, 580A, 29V | ||||||||||||||
| 0.09 % | 0.3 % | 0.5 % | 1.3 % | - | 0.7 % | - | - | 0.8 % | ||||||
| OK Autrod 13.36 DC+, 580A, 29V | ||||||||||||||
| 0.07 % | 0.3 % | 0.5 % | 1.4 % | - | 0.7 % | - | - | 0.9 % | ||||||
