Системы CaB 300M/300С

Экономически эффективная и гибкая автоматизация сварки

  • Концепция модульной конструкции позволяет в полном объеме настраивать характеристики системы в соответствии с требованиями заказчика, используя стандартные компоненты.
  • Большой выбор различных компонентов, используя которые, пользователь может создать собственную систему.
  • Любая из сварочных систем A2 или A6.
  • Блок управления A2-A6 PEK с источниками постоянного и переменного тока ESAB
  • Роликовые стенды и позиционирующие устройства ESAB
  • Системы подачи и рециркуляции флюса ESAB
  • Системы мониторинга и камеры для слежения
  • Четыре базовые конфигурации установок, подходящие для большинства стандартных вариантов применения.
  • Три различных размера: 300, 460 и 600 (номер означает высоту профиля стрелы (мм), которая определяет рабочий диапазон и грузоподъемность.
  • Возможность выбора между стационарным размещением и мобильным, используя систему перемещения по рельсам.
  • Универсальность – сварочные колонны приспособлены для любого автоматизированного процесса сварки.



Стандартные размеры колонн CaB

Три различных размера 300, 460 и 600 - это размеры высоты профиля стрелы в миллиметрах. Для каждого размера стрелы есть соответствующая колонна. Три различных размера определяют не только место установки, но также длину вылета стрелы и предельную нагрузку, которая она может нести.

Стандартная комплектация CaB 300C – исключительная экономия

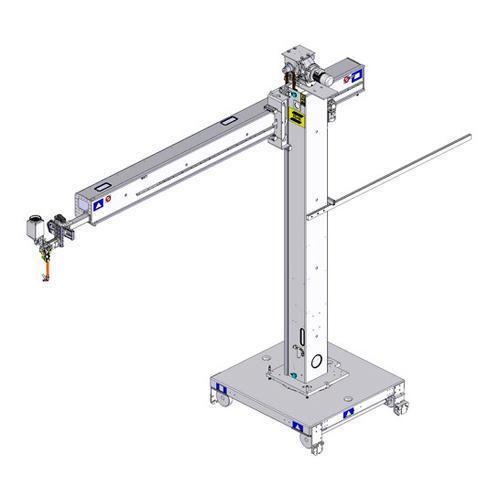

  • Стандартная сварочная колонна с перемещаемой стрелой и сварочной головкой, смонтированной на конце стрелы.
  • Стандартное механическое исполнение не включающее кабелеукладчик.
  • Возможны опции: камера для слежения, импульсный кодовый датчик для регулировки скорости и контроль подачи флюса.
  • CaB 300C имеет рабочий диапазон от 3 до 5 м, как по вертикали, так и по горизонтали.

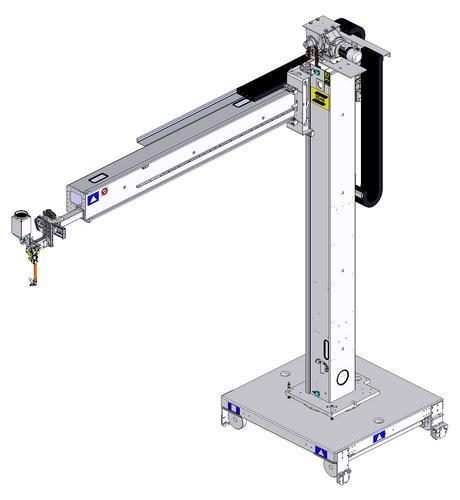

CaB 300C – Модульная концепция-расширенный функционал

  • Модульные Сварочные Центры, поставляемые в трех вариантах грузоподъемности.
  • Стандартное механическое исполнение, включая кабелеукладчики перемещения стрелы.
  • Сварочная головка смонтирована на переднем конце стрелы.

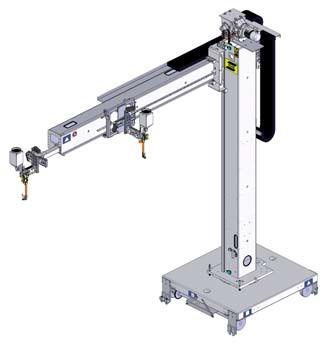

  • Более 20 полностью интегрированных опций, например, функция тандемной сварки, регулировка скорости перемещения и т.д.
  • Благодаря модульной конструкции и фиксированной конфигурации сроки поставки можно свести к минимуму.

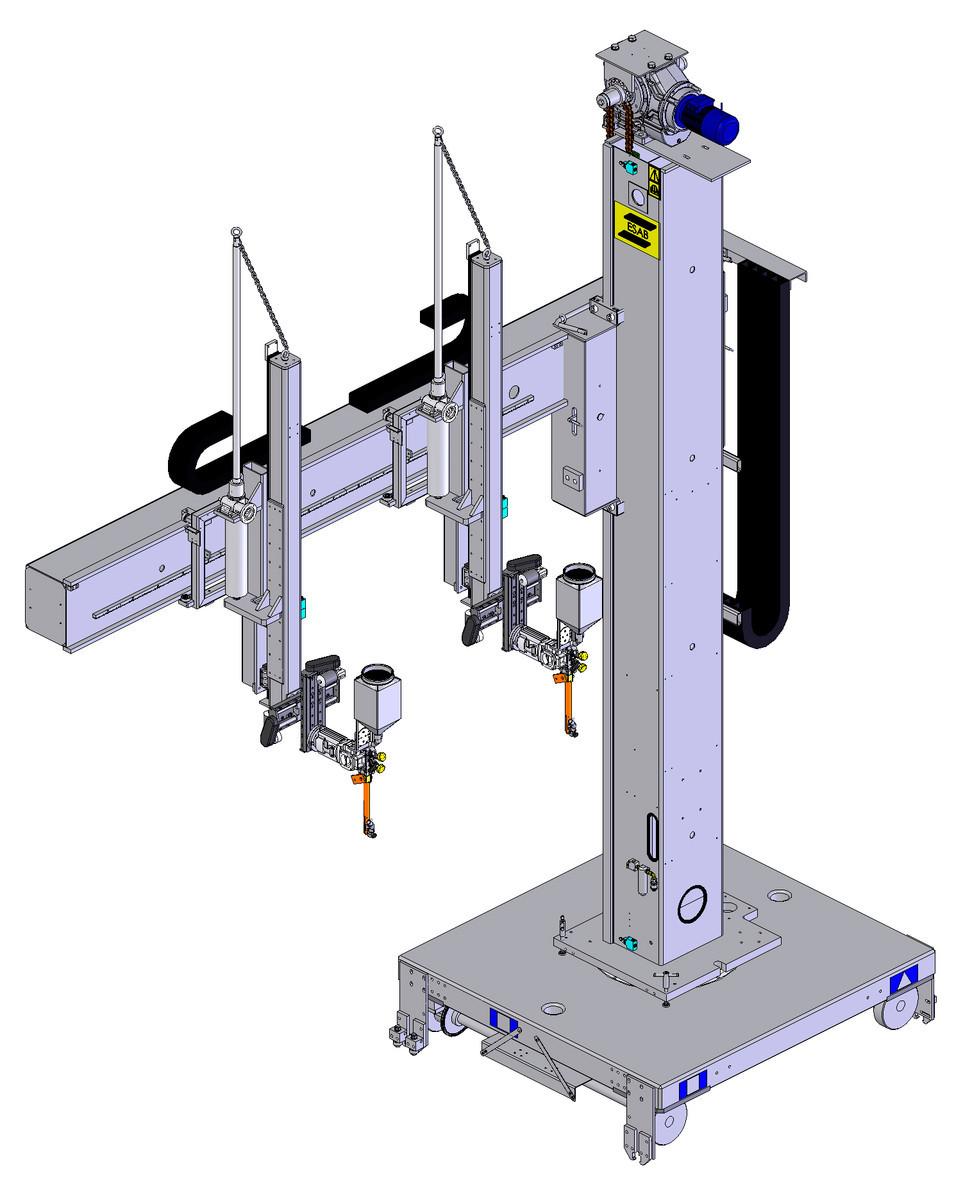

CaB 300C – Сварочные Центры, адаптивные к требованиям пользователя-специальные возможности

  • Адаптированные к требованиям пользователя Сварочные Центры для решения различных задач и областей применения модульной конструкции и фиксированной конфигурации.
  • Грузоподъемность и рабочий ход для обеспечения максимального доступа к свариваемым изделиям.
  • Широкий диапазон модулей CaB позволяет удовлетворить самые сложные производственные потребности.
  • Для конфигураций, адаптированных к требованиям пользователя, можно выбрать такие методы сварки, как сварка под флюсом и в среде защитных газов GMAW, а
  • также сварка в узкощелевую разделку.



Технические характеристики

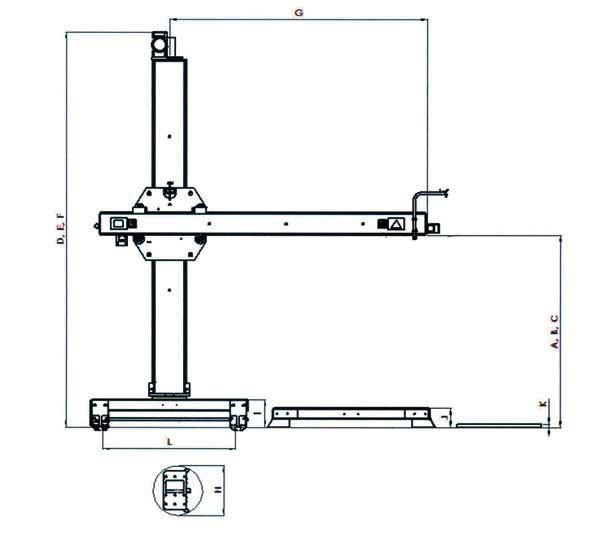

Технические характеристики – Колонна

CaB 300C / 300M

Эффективный рабочий диапазон, м

3 4 5

Макс. высота стрелы A, мм

4070 5070 6070

с использованием передвижной тележки, мин. мм

930 930 930

Макс. высота стрелы B, мм

3955 4955 5955

с использованием бетонного стенда, мин. мм

815 815 815

Макс. высота стрелы C, мм

3750 4750 5750

с использованием стационарной площадки, мин. мм

610 610 610

Общая высота D
с использованием передвижной тележки, мм

5170 6170 7170

Общая высота E
с использованием бетонного стенда, мм

5055 6055 7055

Общая высота F
с использованием стационарной площадки, мм

4850 5850 6850
Скорость подъема, м/мин 0,7 0,7 0,7
Максимальная общая нагрузка на платформу сварочной колонны, кг 600 600 600

Технические характеристики – Стрела

CaB 300C / 300M

Вылет G, макс. мм

3580 4580 5580

Вылет G, мин. мм

540 540 540

Допустимые нагрузки: общая, макс. кг

300 220 150

Допустимые нагрузки: на один конец, макс. кг

240 150 75

Диаметр поперечного сечения H, мм

325 325 325

Скорость сварки, м/мин

0,1-2,0 0,1-2,0 0,1-2,0

Скорость перемещения, м/мин

2,0 2,0 2,0

Технические характеристики – Рельсовая тележка

CaB 300C / 300M

Ширина колеи L, по внутренним сторонам, мм

1730

Ширина x длина, мм

2060х2330

Высота I, мм

365

Скорость сварки, м/мин

0,1-2,0

Скорость перемещения, м/мин

2,0

Общая масса, кг

1670

Технические характеристики – Бетонный стенд

CaB 300C / 300M

Ширина x длина, мм

2060х2100

Высота J, мм

250

Общая масса, кг

1550

Технические характеристики – Стационарная площадка

CaB 300C / 300M

Ширина x длина, мм

1100х1100

Высота K, мм

40

Общая масса, кг

350

Для получения более подробной информации обратитесь к нашим менеджерам
