Сварка трением с перемешиванием

Сварка трением с перемешиванием

Качество по всей глубине шва

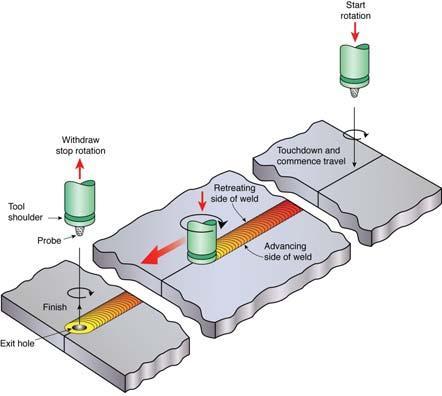

• Метод сварки трением с перемешиванием - Friction Stir Welding (FSW) основан на принципе создания достаточно высокой температуры и давления для соединения двух компонентов с использованием вращающегося инструмента, который перемещается по стыку под воздействием высокого давления и таким образом образует сварной шов.
• Метод FSW идеально подходит для сварки прямоугольных профилей и листов размером 1,2-130 мм (0,045 - 1,18 дюймов) с полным проплавлением.
• Метод позволяет выполнять стыковые, угловые швы и швы внахлестку.

Области применения

Процесс FSW применяется для сварки большого количества разнообразных изделий в различных отраслях промышлен- ности:

• Авиакосмическая промышленность - топливные баки
• Транспорт - железнодорожные вагоны
• Судостроение - палубные панели
• Автомобильная промышленность - подвески, бамперы, детали сидений
• Атомная энергетика - медные ёмкости для ОЯТ
• Теплоэнергетика - теплопоглощающие конструкции и теплообменники

Основные преимущества

• Минимальная деформация и усадка
• Минимум подготовительных операций - только обезжиривание поверхности
• Отсутствие необходимости в шлифовке, полировке или правке.
• Отсутствие необходимости в ремонте сваркой
• Снижение веса изделия (на 40% меньше, чем при МИГ/МАГ сварке)
• Стабильное качество высокое сварных соединений
• Повышенная прочность на разрыв
• Превосходные усталостные свойства
• Отсутствие дымов, искр или брызг
• Низкий уровень шума
• Высокая степень повторяемости и воспроизводимости процесса

Система SuperStir™ для сварки трением с перемешиванием

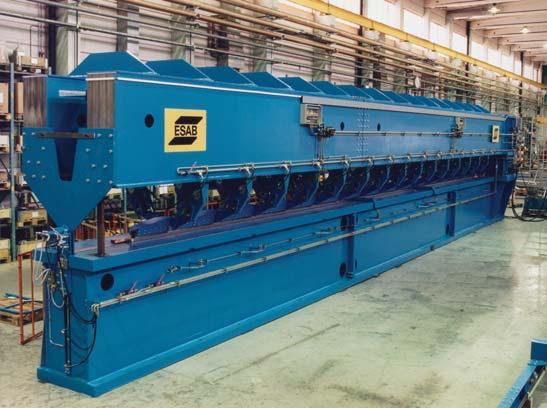

Линейка ESAB SuperStir™ специально разработана для круп- носерийного производства алюминиевых панелей большого размера, балочных и решетчатых ферм. Крупногабаритные установки, изготавливаемые с учетом требований заказчика, обеспечивают безопасность, чистоту и простоту сварочного процесса, который можно полностью автоматизировать для существенного снижения производственных затрат. Технология ESAB SuperStir™ FSW применяется во всех отрас- лях промышленности - от судостроения, морской нефтегазо- добычи, строительной и транспортной индустрии до оборон- ной и авиакосмической промышленности.

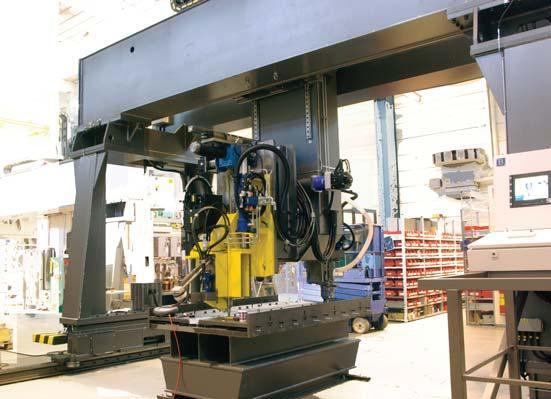

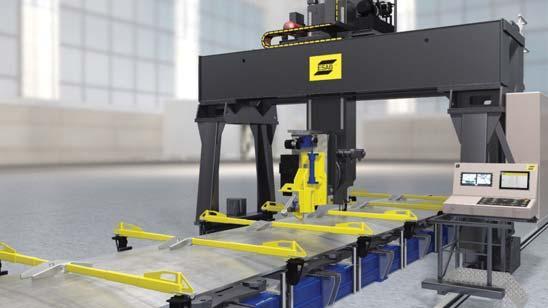

Портал SuperStir™ FSW

• Гибкий в применении портал для сварки трением с перемешиванием с модульной, перемещаемой по пяти осям платформой, с возможностью адаптации к большому диапазону областей применения.
• Система SuperStir FSW для автоматической сварки трением с перемешиванием представляет собой модульную платформу, перемещаемую по 5 осям, с портальной конструкцией
• В портальной системе используется хорошо зарекомендовавшая себя система управления ESAB, портал предназначен для широкого спектра областей применения и имеет модульную архитектуру, которая позволяет адаптировать ее к специальным потребностям пользователя.
• Портал перемещается по рельсам, благодаря чему он особенно подходит для сварки изделий большой длины.
• Полностью автоматизированный процесс. Основой технологии ESAB SuperStir является система управления, разработанная для метода сварки FSW.
• Контроль за работой портала можно осуществлять дистанционно в реальном времени с любого ПК с использованием стандартного Ethernet-соединения.
• Высокое качество сварных швов - повышенная прочность на разрыв и высокие усталостные характеристики по сравнению с традиционными методами сварки.
• Минимальный объем послесварочной обработки - минимальная деформация и усадка благодаря низкой величине тепловложения

Опции

• Сварочные головки FSW для различной толщины свариваемых изделий
• Инструмент с выдвижным штырем - Retractable PIN Tool (RTP) и держатель бобинного инструмента
• Инструменты для сварки FSW
• Система слежения по стыку
• Система видеомониторинга сварного шва
• Шпиндельная бабка
• Вакуумная система
• Защитные гофрированные трубки для компонентов, перемещающихся по осям Y и Z
• Централизованная система смазки
• Системы крепежных приспособлений

Комбинации инструментов с другим рабочим диапазоном и для других толщин свариваемых материалов поставляются по запросу.

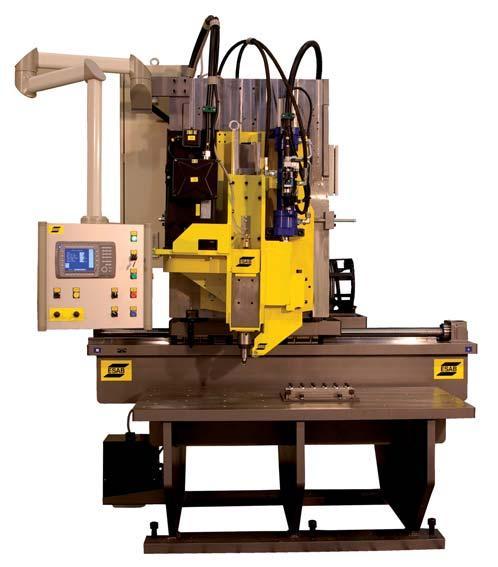

Система LEGIO™ для сварки трением с перемешиванием

• Модульная система позволяет собирать различные сварочные установки, которые подходят для большинства областей применения сварки трением с перемешиванием.
• Семейство установок LEGIO™ состоит из семи различных типоразмеров и пяти базовых моделей компоновок для диапазона глубины сварки 1,2-65 мм (0,045-2,4 дюйма).
• Эти базовые установки можно дополнить различными типами оборудования для решения самых разных производственных задач с максимальной гибкостью адаптации к любому виду продукции.
• Более крупные модели S и U разработаны с обеспечением интеграции с системами крепления, поворотными устройствами и сменными системами зажимных приспособлений большего размера.
• Для изготовления изделий меньшего размера наиболее подходят модели UT и ST. Эти модели оборудованы столами с шаблонами отверстий, в которые устанавливаются крепления.

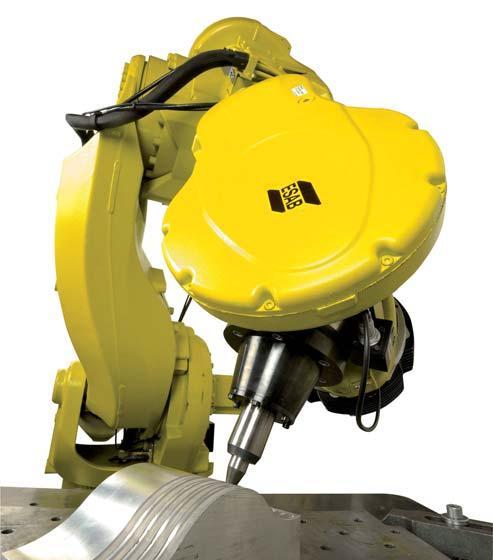

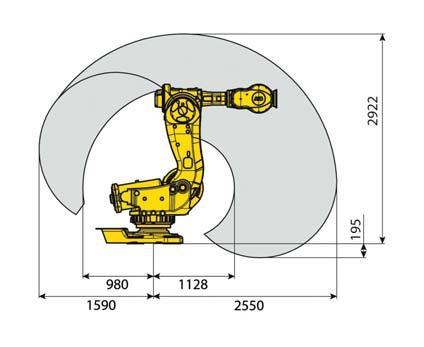

Роботизированный комплекс для сварки трением с перемешиванием Rosio™

• Предназначен для выполнения сложных соединений.
• Новейшая система управления IRC5 с функцией регулирования усилия обеспечивает высокоточное перемещение в контакте с изделием.
• Обновленное программное обеспечение для управления перемещением позволяет выполнять линейную сварку по произвольным шаблонам, а также сварку по окружности и по квадратному периметру.
• Дополнительные функции, поддерживающие программирование траектории и управление шпинделем в соответствии с индивидуальными требованиями, позволяют выполнять высококачественную сварку даже при минимальных навыках программирования.
• Удобный для пользователя блок HMI расширяет интерфейс IRC5, обеспечивая обратную связь с оператором через выносной пульт управления Flex.
